4505平米5层医院综合影像楼暖通施工CAD图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：4505.48平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
- 水系统：同程式
附件详情
该项目为某医院综合影像楼。总建筑设计面积：4505.48m2。地上五层，建筑高度：18.60m。耐火等级为二级。采暖热源为院区内换热站房提供的95/70°C热水，选用QFTLFN/70x75铜铝复合型散热器。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

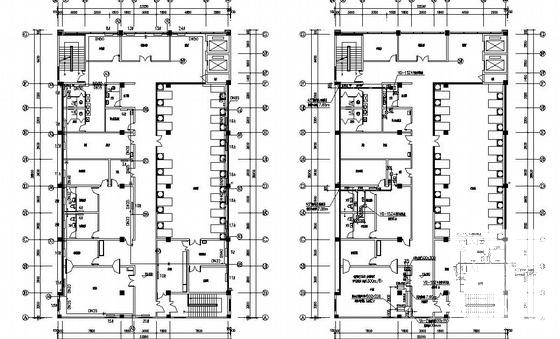

综合医院图纸 - 1 -

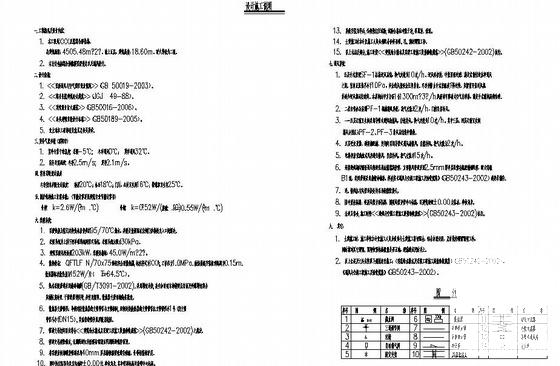

综合医院图纸 - 2 -

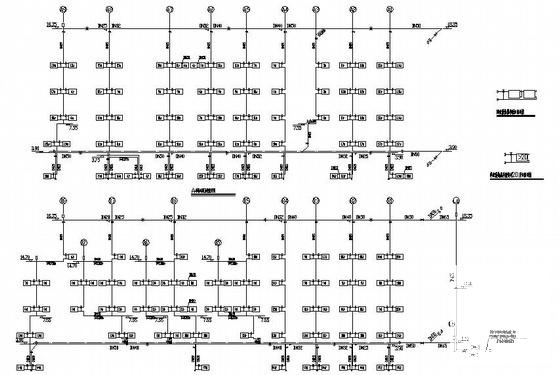

综合医院图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995858788690970887765.rar
