7025平米3层医院综合楼暖通CAD施工图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：7025平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计内容：通风,采暖,防排烟,其它
- 冷热源：空气调节器
- 空调系统：制冷剂系统
- 采暖系统：散热器供暖
- 水系统：双管制
附件详情
该项目为某医院综合楼（门诊部），建筑面积7025m2，共3层。热源：由换热站供给。采暖形式：散热器采暖。系统采用下供下回双管形式。散热器采用内腔无粘砂TX6-6-8型铸铁散热器。一层局部房间采用空调系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

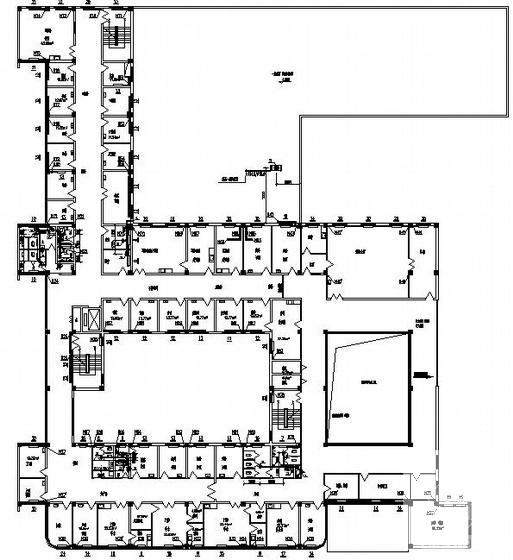

综合楼施工图纸 - 1 -

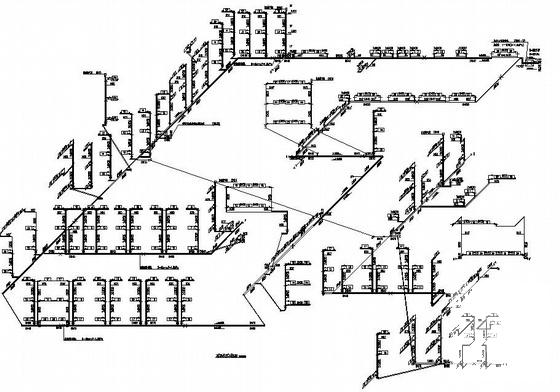

综合楼施工图纸 - 2 -

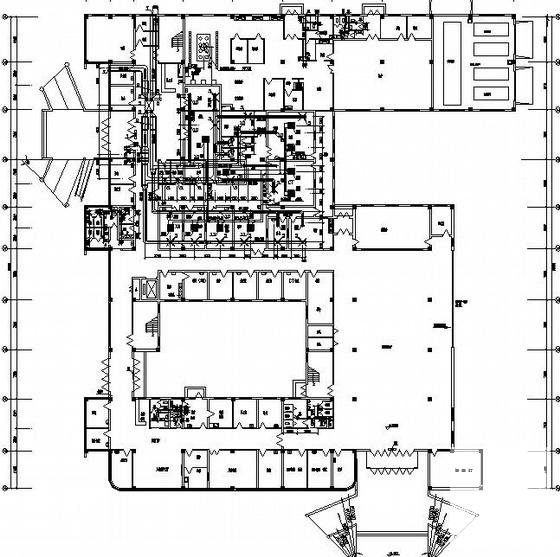

综合楼施工图纸 - 3 -

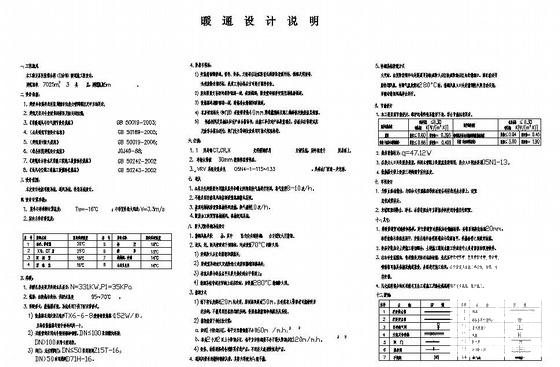

综合楼施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.73 MB
- 收藏次数：0
-
文件名称：
附件-995858798077970508870.rar
综合楼施工图纸下载
