学校6层宿舍楼电气CAD图纸(防雷接地系统)(dwg格式)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 参考图纸：7张
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、 图
• 二、照明插座平面图
• 三、 平面图

附件详情

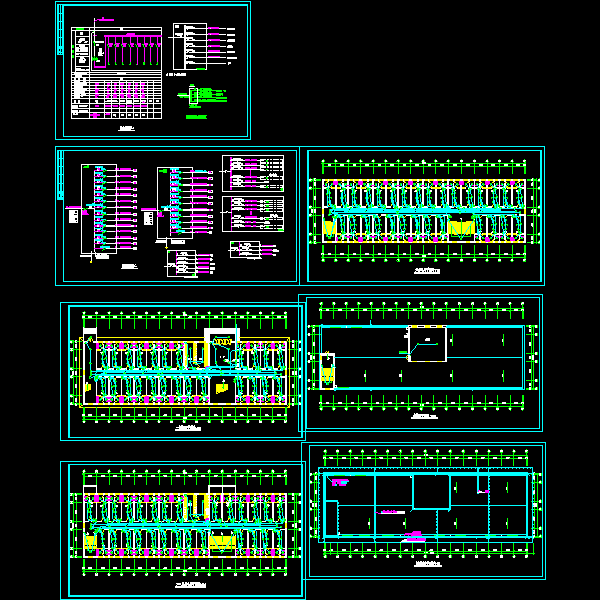

本稿件是某学校六层宿舍楼电气图纸， 包含配电设计、照明插座设计、防雷接地系统。
