一份5层厂员工宿舍给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宿舍（公寓）
• 建筑地上层数：5层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

该项目给水系统:由地下已建生活水箱,经增压泵加压至屋顶水箱后供给.室内生活给水管采用PP-R给水聚丙烯管,热熔连接.压力等级1.25Mpa.采用污废合流制排水系统排水管采用UPVC排水管,为粘接.

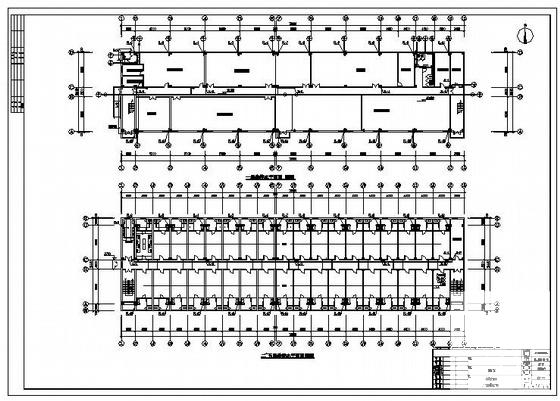

第 1 张图

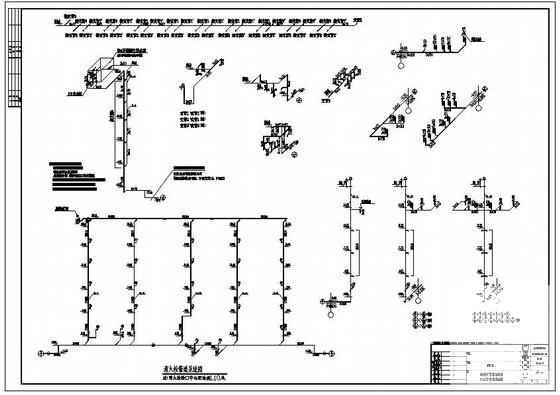

第 2 张图

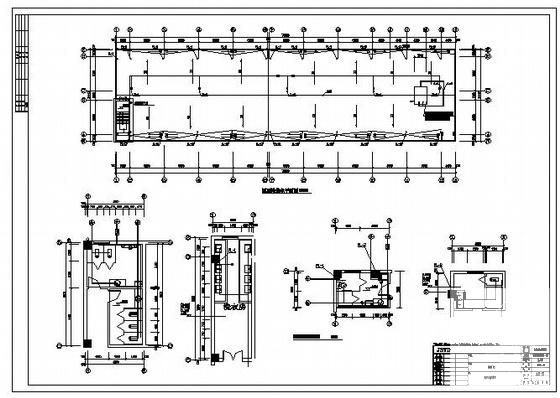

第 3 张图
