该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：33层
-
图纸设计深度：施工图
-
参考图纸：20张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统,循环冷却水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：四区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
特殊系统：太阳能热水系统
-
大样节点：厨房,卫生间
-
热水供应方式：集中热水供应
-
项目所在地：湖北
附件详情
-
资料目录
-
给排水设计施工总说明
-
污水系统原理图
-
消防系统
原理图
-
废水系统原理图
-
冷凝水系统原理图
-
雨水系统原理图
-
生活给水系统原理图
-
一层给排水平面图
-
二层给排水平面图
-

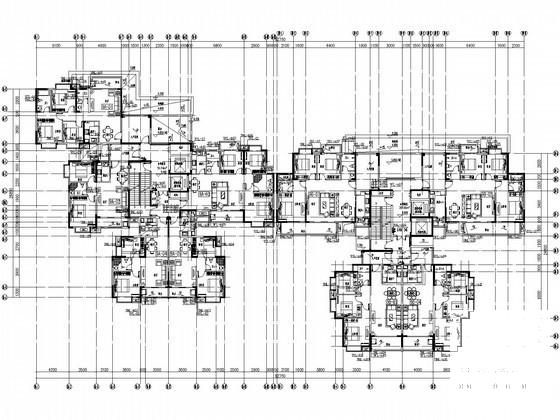

三至三十三层给排水平面图
-
屋面层给排水平面图
-
屋顶构架层给排水平面图
-
厨房、卫生间给排水大样图
-
热水系统原理图
-
通风空调防排烟工程施工图设计总说明、主要设备表、图例
-
加压送风系统原理图
-
一层通风、防排烟平面图
-
二~三十三层通风、防排烟平面图
附件详情
该项目位于湖北，为商住项目二期9#住宅楼，包括地下一层及地上33层。其中地下一层为停车库及设备用房,地下室设计详见子项地下室暖通图纸。1层为架空层，2~31层为住宅；总建筑高度为98.700米；属于一类高层居住建筑。
设计范围：生活给水系统、污水系统、废水系统、雨水系统、消防系统、冷凝水系统、太阳能热水系统、暖通。
，共20张图。

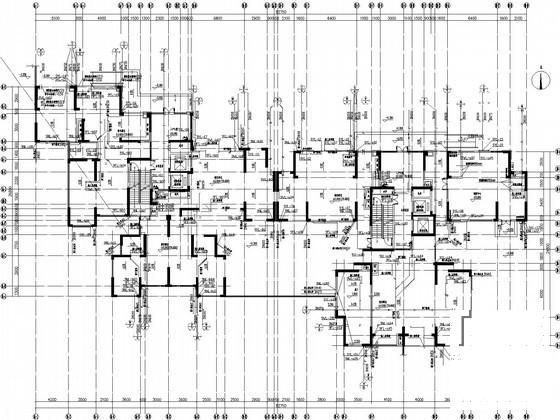

一层给排水平面图

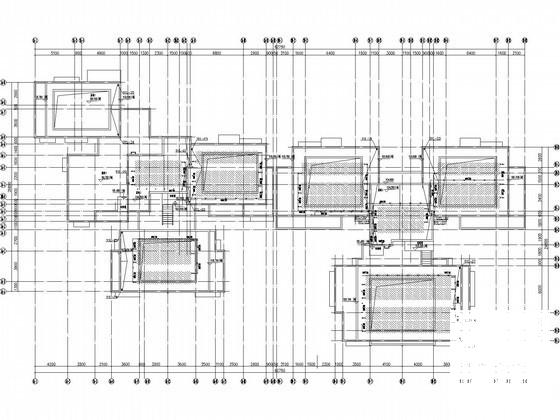

屋顶构架层给排水平面图

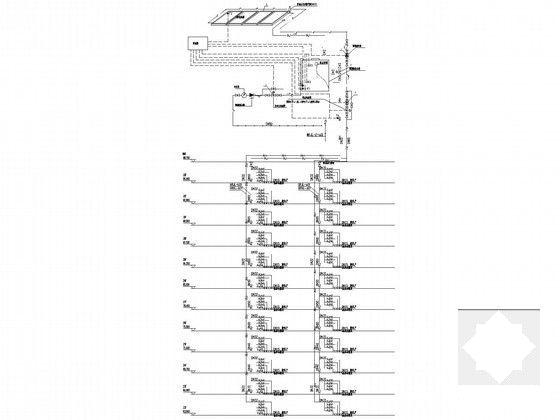

太阳能热水系统原理图

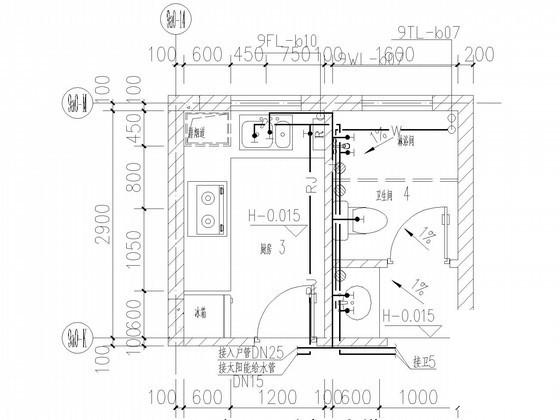

厨房3及卫生间4大样图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-16 11:33:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
