一份6层停车场综合楼给排水CAD施工图纸（太阳能热水系统）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,宾馆
• 建筑高度类型：多层建筑
• 建筑设计面积：18757.47平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：64张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 特殊系统：太阳能热水系统
• 大样节点：卫生间,洗衣房
• 项目所在地：江苏

附件详情

• 给排水设计施工说明
• 一层~六层给排水及消防平面图
• 一层~六层自喷平面图
• 卫生间大样图（共5间）
• 洗衣房大样图、公寓卫生间大样图
• 地下一层平面图、自喷泵、消防泵系统原理图
• 地下一层设备定位图、消防泵房潜污泵示意图
• 消防泵房剖面图
• 消火栓系统图
• 给水系统原理图
• 排水系统原理图
• 自动喷水灭火系统原理图
• 太阳能系统运行原理图
• 设备器材一览表
• 屋顶层平面图
• 屋顶层立面图
• 屋顶层剖面图
• 地下一层平面图
• 楼梯详图
• 电梯详图
• 墙身详图
• 卫生间大样
• 洗衣房布置图
• 公寓大样
• 残疾人坡道

附件详情

本稿件为[江苏]停车场综合楼给排水施工图纸（含太阳能热水系统），建筑类别属于二类综合楼,耐火等级为二级。建筑为六层(地下一层），建筑总面积18757.47平方米，建筑总高度：23.95m，建筑体积：449241m。设计范围：室内给排水系统、室内消火栓系统、室内自动喷水系统、手提式灭火器系统。
，共64张图纸。

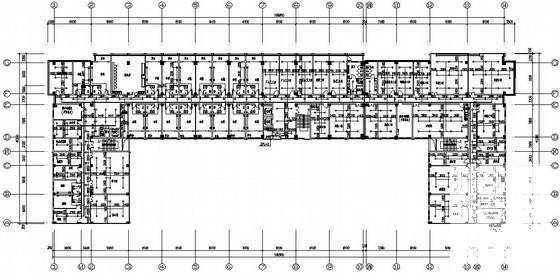

一层给排水及消防平面图

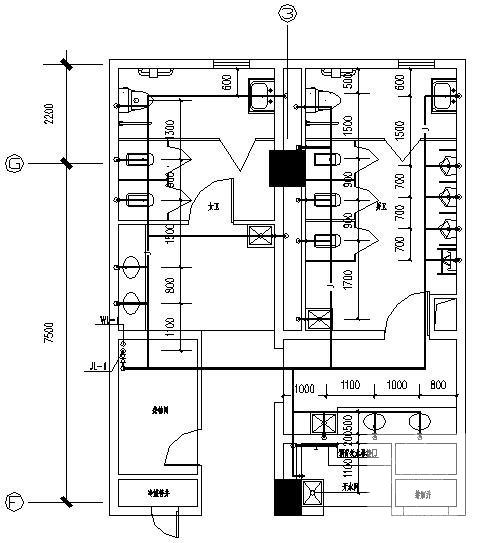

卫生间5给水大样图

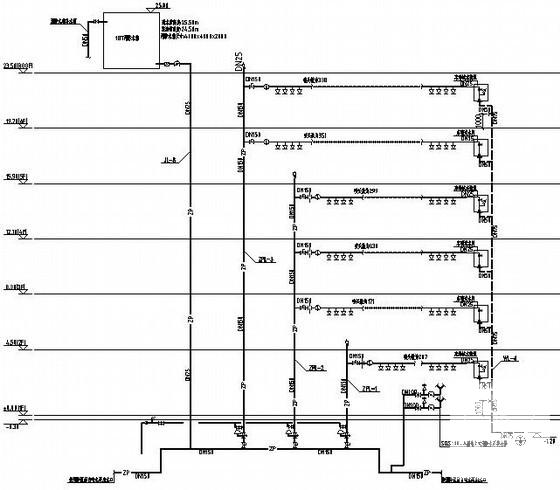

自动喷水灭火系统原理图

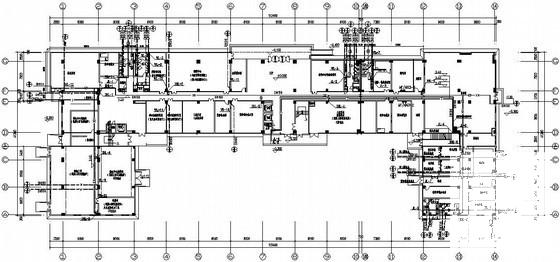

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 20:10:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
