城中村改造项目给排水施工图纸cad平面图及系统图

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：19539.45平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：25
  • 大样节点：卫生间
  • 项目所在地：山西
项目概要：该项目为 山西省城中村改造项目 给排水施工图 ；该项目总建筑面积19539.45平方米，其中地上18776.41平方米，地下763.04平方米。
该项目设计范围为室内生活给水系统、生活排水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器的配置。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

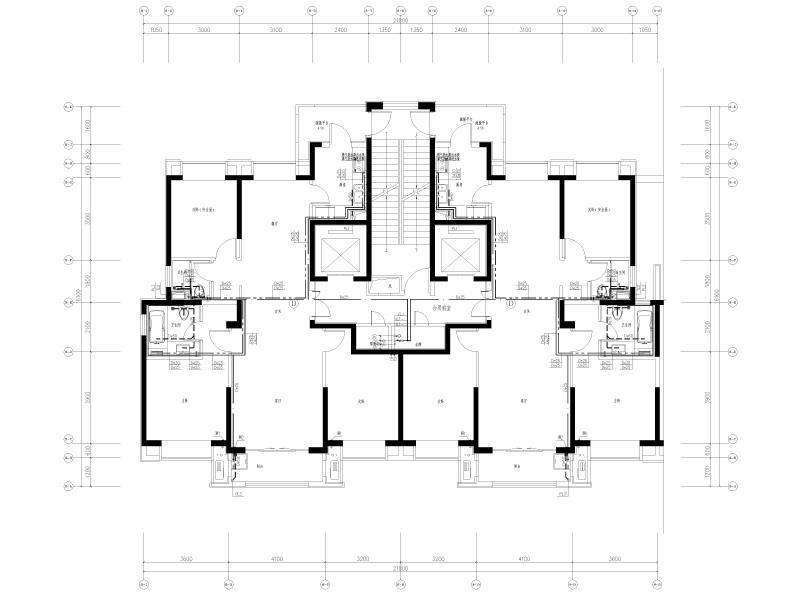

  • 5号楼5~20层单元给排水平面图
    5号楼5~20层单元给排水平面图

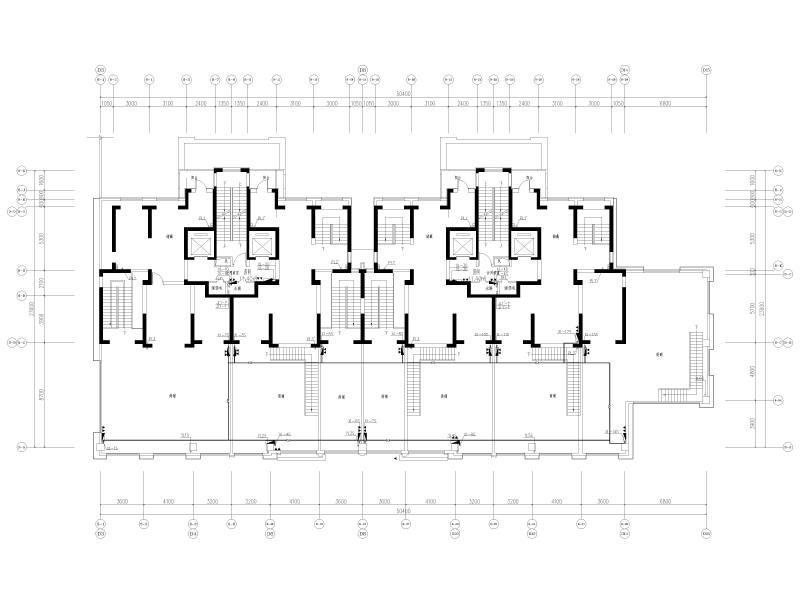

  • 8号楼二层给排水.消防平面图
    8号楼二层给排水.消防平面图

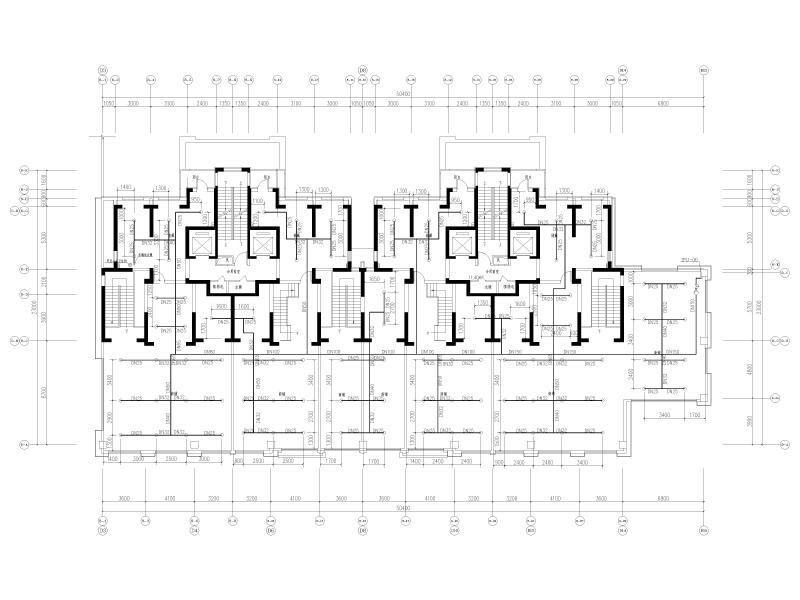

  • 8号楼二层喷淋平面图
    8号楼二层喷淋平面图

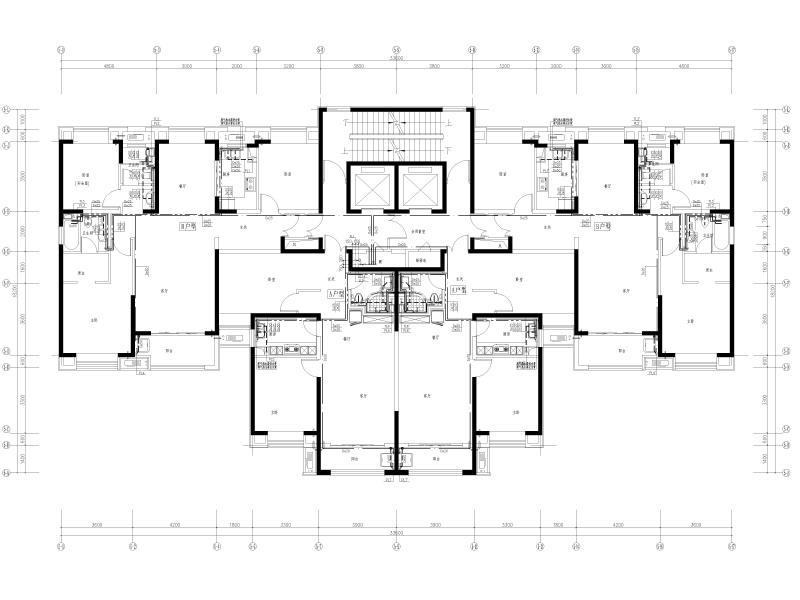

  • 10号楼4~20层单元给排水平面图
    10号楼4~20层单元给排水平面图

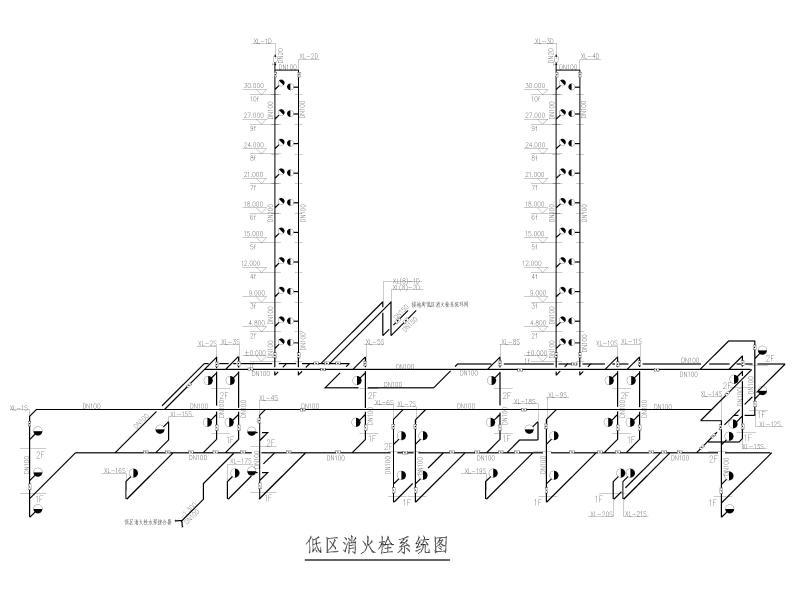

  • 低区消火栓系统图
    低区消火栓系统图
以上是部分截图，请下载附件后查看完整高清内容
