9层住宅楼采暖CAD图纸（设计说明）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：5403.92平方米
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 设计内容：通风,采暖
• 采暖系统：散热器供暖,热水辐射

附件详情

该项目建筑面积5403.92m2，地上9层，该项目采暖供回水由换热站提供,采暖供回水温度为60°C/50°C。住宅部分：系统采用共用立管的双管异程式分户采暖系统，户内为低温热水地板辐射采暖；网点部分：每户为一个采暖系统，户内采用单管水平串联形式。

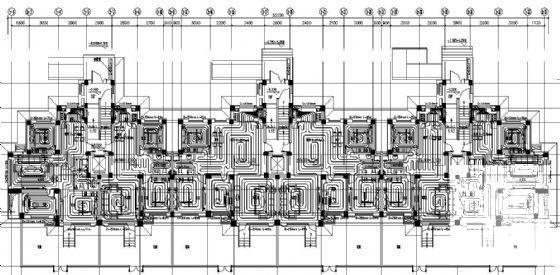

第 1 张图

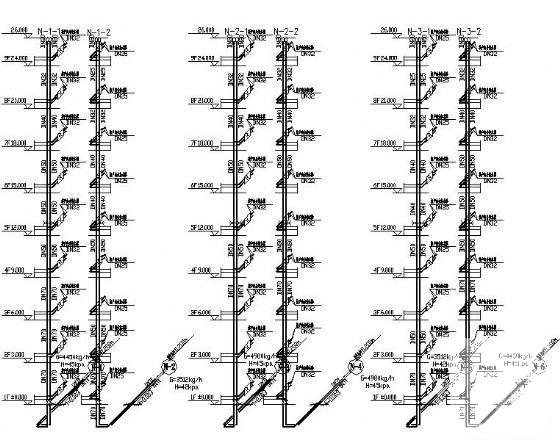

第 2 张图

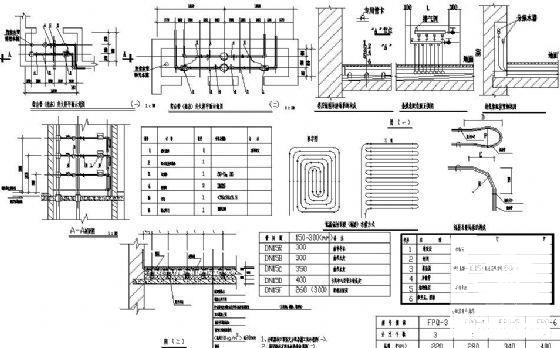

第 3 张图
