34336平米27层住宅楼项目采暖及通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
单栋建筑面积为34336平米，地上27层,地下一层,为非可燃品库房地上为住宅...
二、采暖系统：

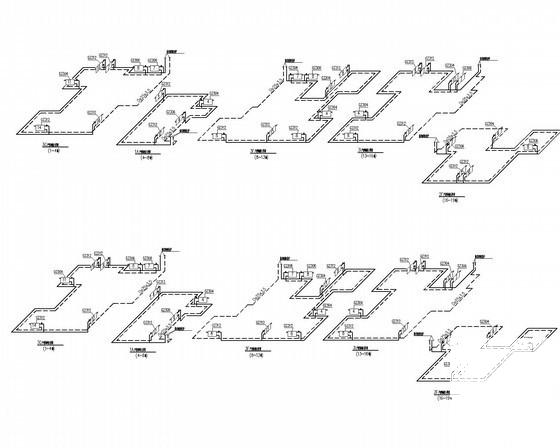

1.户内系统采用下供下回双管同程式系统。
2.燃气壁挂炉分户采暖系统，采暖供回水温度为80/60°C。

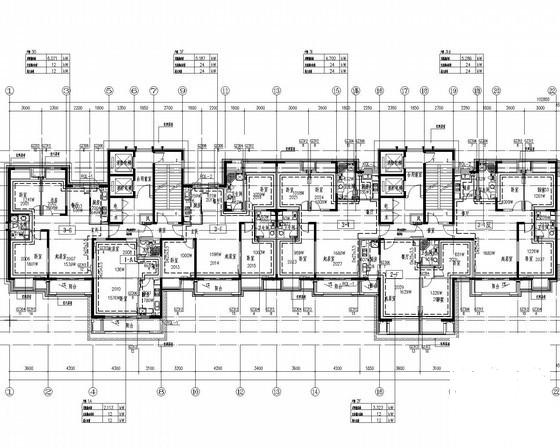

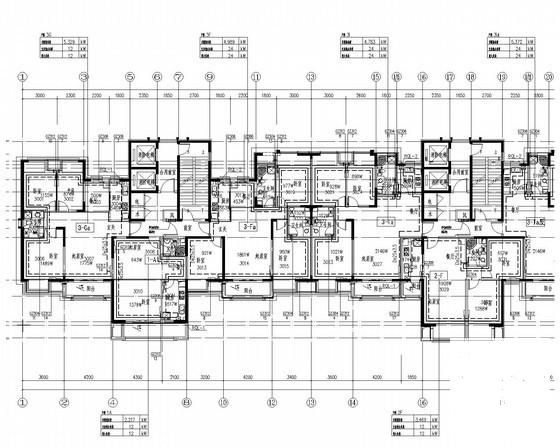

3.采用钢制柱式散热器采暖...
三、通风系统：
1.该项目所采用排风扇均须自带防倒流措施。
2.住宅厕所采用吸顶式排气扇...

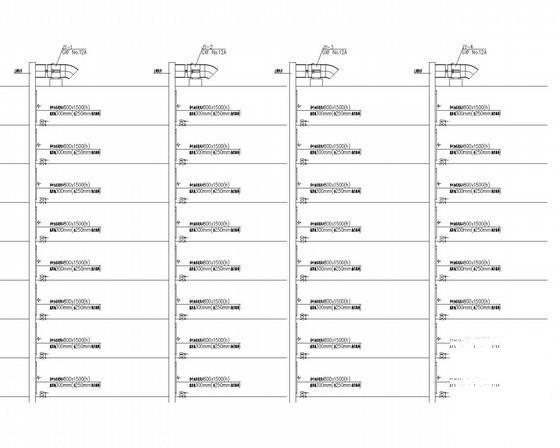

四、防排烟系统：
1.有外窗的地上楼梯间采用外窗自然排烟，外窗可开启面积每五层不小于2m。
2.地下楼梯间采用窗井自然排烟，外窗可开启面积不小于2m...

图纸共17张。
