14780平米27层住宅楼采暖通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14780平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:热水辐射

附件详情

该项目地上27层,地下1层,建筑面积约14780m2。建筑高度为78.30米。该资料为住宅采暖设计,电梯机房通风设计,地下室通风及防排烟设计。该项目采暖系统均为低温热水地板辐射供暖系统。电梯机房设机械排风,地下部分不满足自然排烟的合用前室、防烟楼梯间、及防烟楼梯间前室设有正压送风,楼梯间采用轴流风机从室外直接送至楼梯间。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

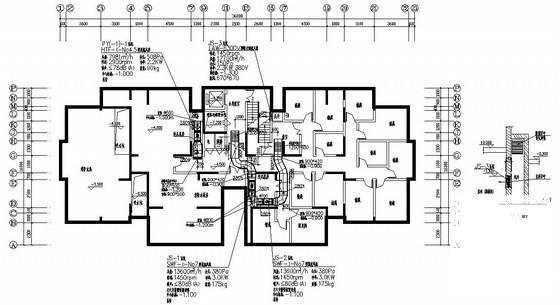

  • 住宅楼采暖通风 - 1
    住宅楼采暖通风 - 1

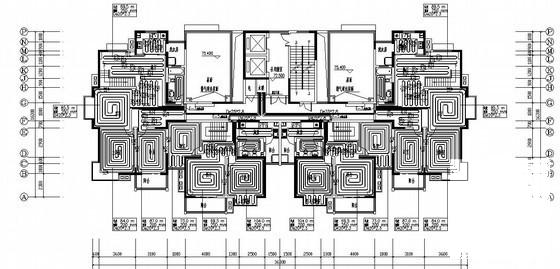

  • 住宅楼采暖通风 - 2
    住宅楼采暖通风 - 2

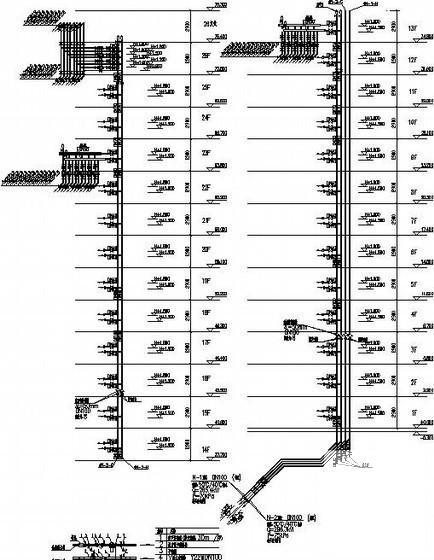

  • 住宅楼采暖通风 - 3
    住宅楼采暖通风 - 3

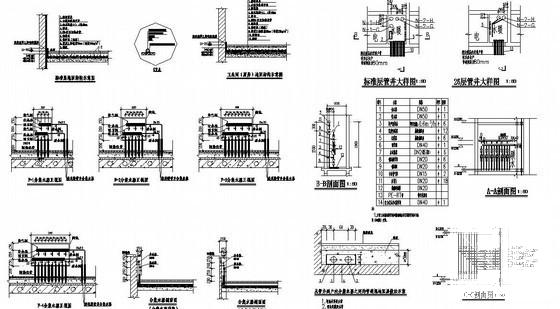

  • 住宅楼采暖通风 - 4
    住宅楼采暖通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
