28951平米跃层住宅楼建筑采暖及通风系统设计施工CAD大样图

附件详情

一、项目概要：
5#~8#、15#~18#楼为低层住宅楼,地下 1层，地上 3.5层（顶层局部有跃层）。地上3层均为住宅，地下一层为住宅、地下汽车库及配电室、排烟机房等设备用房。总建筑面积为14378.93平方米，建筑高度为 13.50米......
二、采暖系统：
1.采暖热源为市政热力，经小区换热站换热后向小区提供热媒为60/50°C的低温热水，小区各单体建筑采暖，采暖系统换热、循环及定压补水等均由换热站解决。

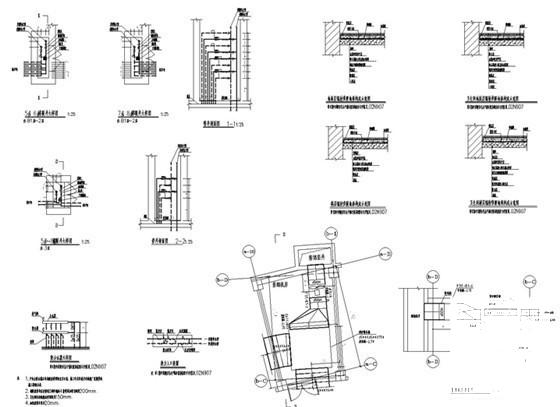

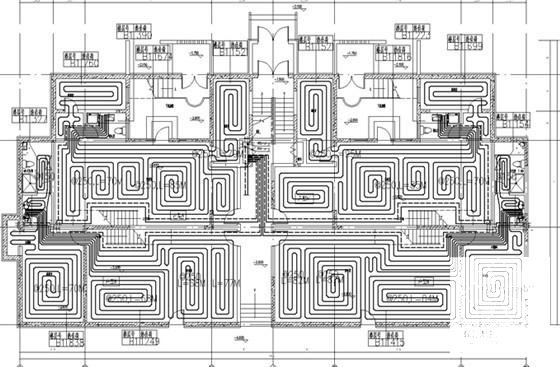

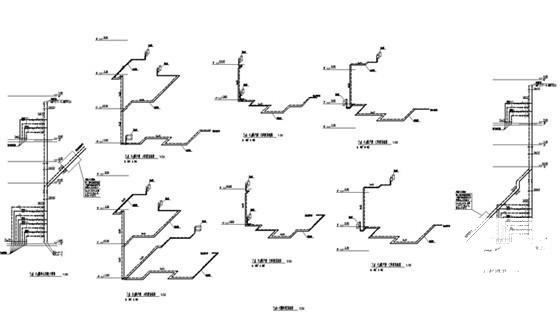

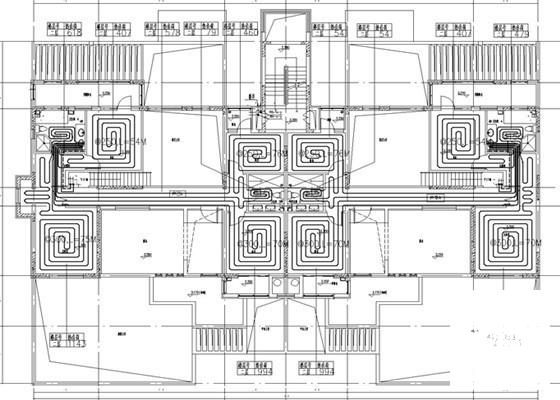

2.采暖系统形式：户内采用低温热水地面辐射供暖系统，户外采暖立管为下分双管异程式系统......
三、通风系统：
1.配电间、弱电间设机械排风，配电间换气次数8次/小时，弱电间换气次数4此/小时。
2.地下一层采用机械送（兼补风）排（兼排烟）风系统，车库入口采用自然补风。排烟量按换气次数不少于每小时6次计算，补风量不小于排烟量的50%，排烟口距防烟分区最远点水平距离不大于30米。
3.住宅厨房采用直排式防串烟、防倒灌排风道......

图纸共26张
