3730平米5层住宅楼建筑空调通风及采暖系统设计施工CAD大样图
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：3730平方米
- 地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：空调,采暖,冷热源
- 冷热源：市政热网,空气调节器
- 空调系统：制冷剂系统
- 采暖系统：热水辐射
- 送风方式：散流器送风
- 项目所在地：北京
附件详情
一、项目概要：
该项目位于北京市，是一个多层住宅建筑，地上5层，总建筑面积约3730平米，建筑高度16米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图，采暖平面图，管井大样图等...
二、空调系统：
采用分体空调...
三、采暖工程：
本楼采暖热源由小区换热站供给，介质为热水，商铺及住宅部分采暖为集中供暖设分户热计量，系统为地板辐射采暖系统...

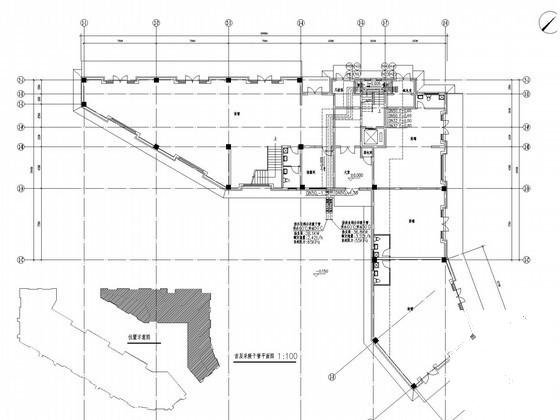

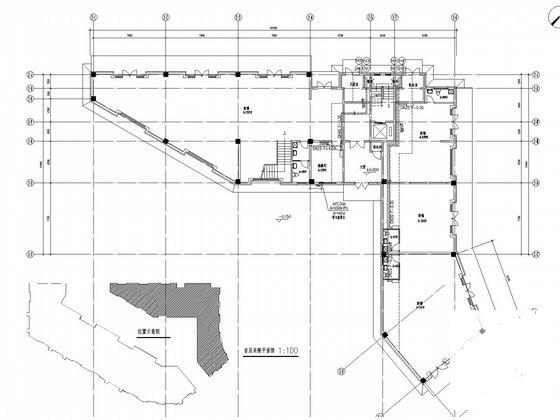

首层采暖平面图

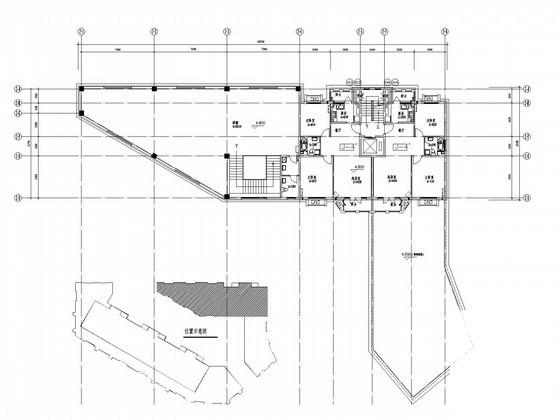

二层采暖平面图
三层采暖平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

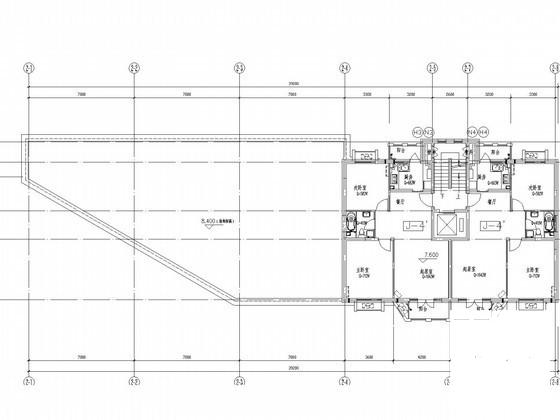

住宅空调采暖通风 - 1 -
住宅空调采暖通风 - 2 -
住宅空调采暖通风 - 3 -
住宅空调采暖通风 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995858585905565868579.rar
