25层商业住宅通风空调及排烟设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:127483.04平方米
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风

附件详情

  • 通风空调设计与施工总说明
  • 图例及系统编号
  • 主要设备材料表
  • 防排烟系统原理图
  • 通风防排烟 平面图
  • 设备房内走道剖面图
  • 风机房大样图
  • ......

附件详情

一、项目概要:
工程位于广东省阳江市,为住宅、商业服务网点、地下停车库及其辅助用房,总建筑设计面积:127483.04m2,地上25层,地下1层,设计范围:地下车库通风防排烟设计,2~8栋塔楼通风防排烟设计......
二、空调系统:
1.商业、住宅、消防控制室、机房采用分体空调。
2.别墅:采用多联式一拖多空调......
三、通风系统:
1. 地下车库按防火分区设置机械通风及排烟合用系统。排风量按6次/小时计算。
2. 各机电设备用房、电梯机房等房间设有独立的机械通风系统。
3. 发电机房设机械排风系统,风机为防爆型风机......
四、防排烟系统:
1. 地下车库排烟系统:车库利用平时通风系统兼作机械排烟系统,排烟量按6次/时计算。
2. 地上面积超过100m2的商业采用自然排烟,可开启的外窗的面积均大于房间面积的2%......

图纸共28张。

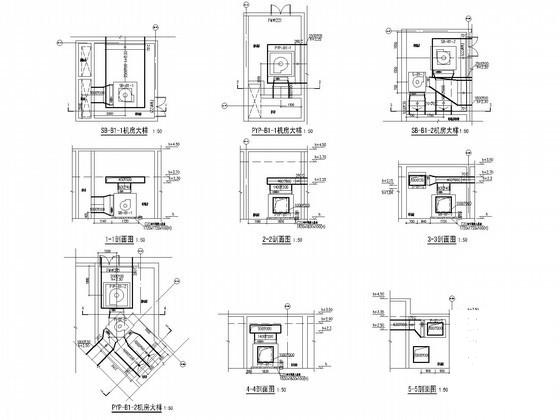

机房大样图

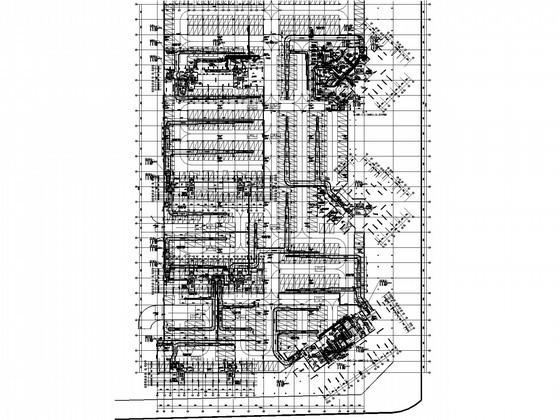

空调(地下室)

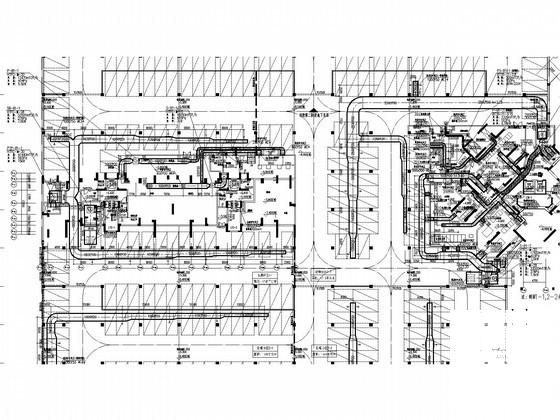

一层通风防排烟平面图

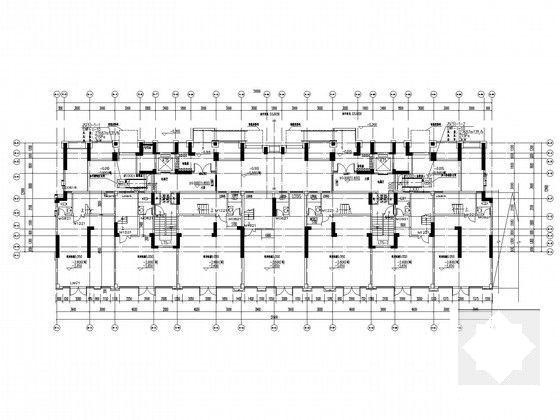

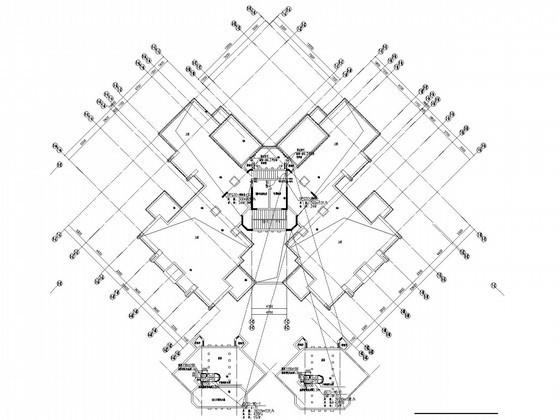

通风防排烟平面图
