高层住宅综合楼空调系统及通风排烟设计施工CAD大样图

附件详情

一、项目概要：
该资料总建筑面积约总建筑面积约8.1万平方米，由2栋一类住宅高层组成，A栋高度100m，B栋高度96.5m，群房为多层商业综合楼和配套地下车库、设备用房等组成......
二、冷热源：
冷负荷量为2808kw,系统主机为水冷螺杆机组，总制冷量：2917kw；夏季供冷水（供水温度7℃，回水温度12℃......

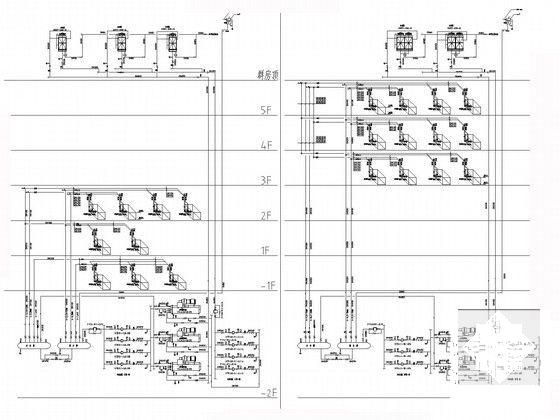

三、空调水系统：
空调水系统均采用一次泵两管制闭式异程式水系统，系统采用高位膨胀水箱定压、补水......

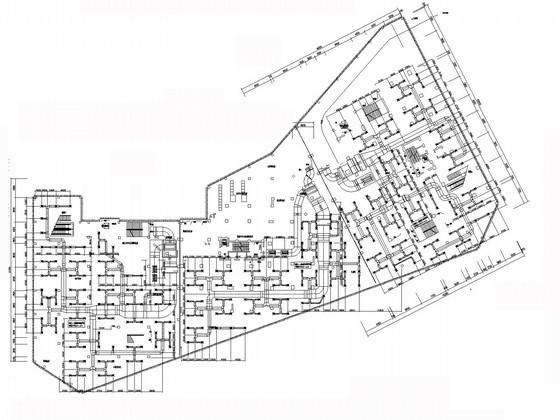

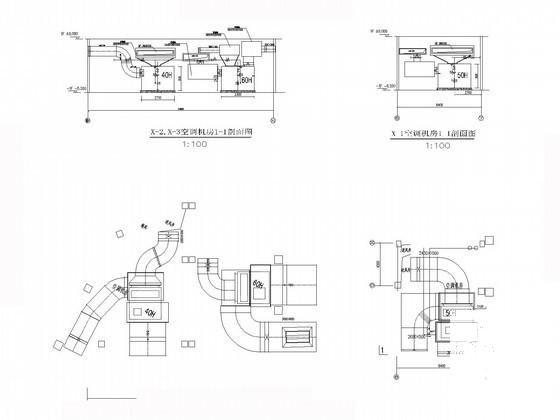

四、空调风系统：
商场采用定风量低速全空气系统。空调气流组织采用上送上回。利用室外新风免费冷源。小商铺选用分体式空调......
五、通风排烟系统：
1.专用柴油发电机房单独设置一套机械通风（可兼事故通风）系统。
2.设备用房设置机械通风系统。
3.地下车库排烟设计：每个防火分区面积不大于4000m2，每个防烟分区面积小于2000m2......

图纸共36张。
