多层休闲娱乐建筑空调通风系统设计施工CAD大样图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：娱乐
  • 建筑高度类型：多层建筑
  • 建筑设计面积：1720.5平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：5张
  • 设计年代：近代
  • 设计内容：空调,通风
  • 冷热源：电动压缩式冷水机组
  • 空调系统：空气-水系统
  • 水系统：同程式,闭式

一、项目概要：
该项目是一个多层休闲娱乐建筑，地上3层，总建筑面积1720.5平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调风管平面布置图，空调水管 平面布置图 ，屋面空调管路图，风机盘管大样图等...

二、空调系统：
1.冷热源：采用风冷热泵模块机组...
2.风系统：采用风机盘管系统...
3.水系统：采用密闭式机械循环.水管路均采用同程式...

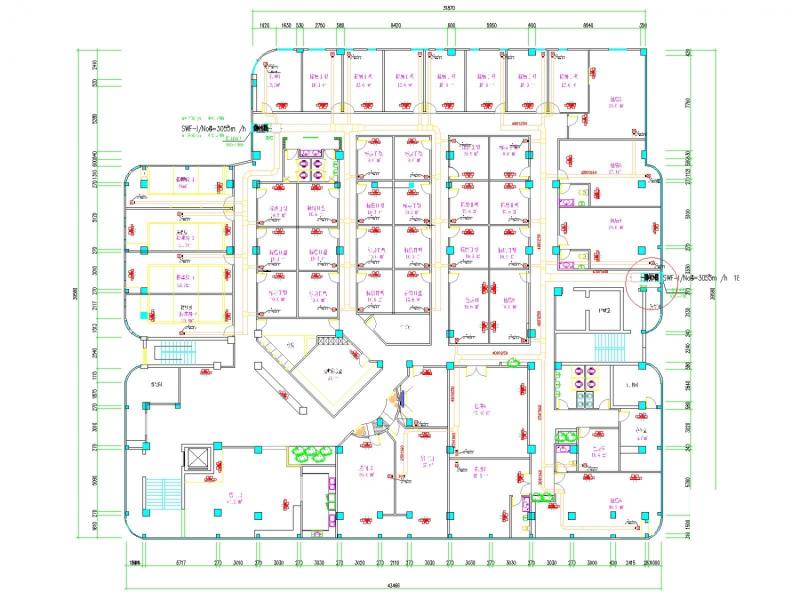

三层空调风管平面布置图

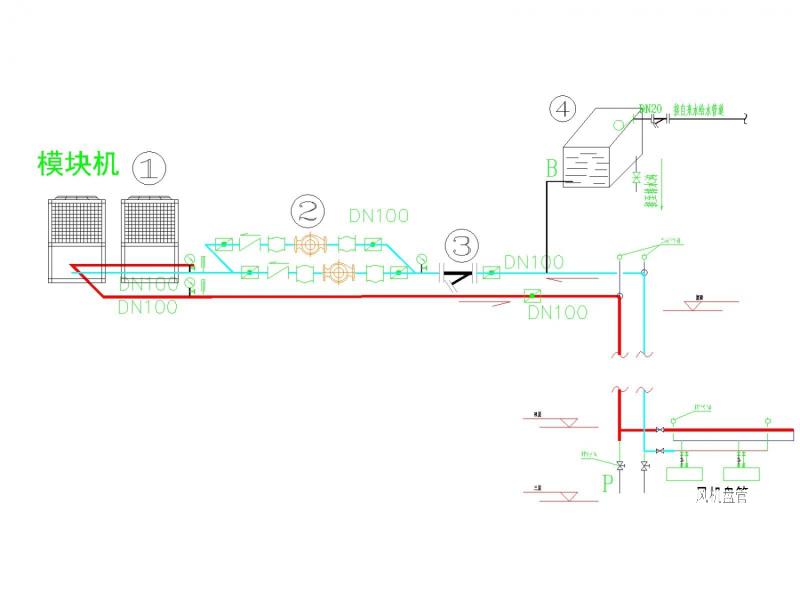

屋面空调管路图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
  • 建筑通风系统图 - 1
    建筑通风系统图 - 1
  • 建筑通风系统图 - 2
    建筑通风系统图 - 2
以上是部分截图，请下载附件后查看完整高清内容
