多层休闲娱乐会所及办公区空调通风系统设计施工CAD图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：办公,娱乐
  • 建筑高度类型：多层建筑
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：10张
  • 设计年代：近代
  • 设计内容：空调,通风
  • 冷热源：空气调节器
  • 空调系统：制冷剂系统
  • 送风方式：散流器送风
  • 项目所在地：广东

该项目位于广东省，是一个多层休闲娱乐会所及办公区建筑，地上3层。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调风管布置图，空调冷媒管布置图，系统图等...
空调系统采用采用超级多联中央空调系统；办公区通风每人新风量为30m3/h，健身区每人新风量为20m3/h，室内温度为25℃...

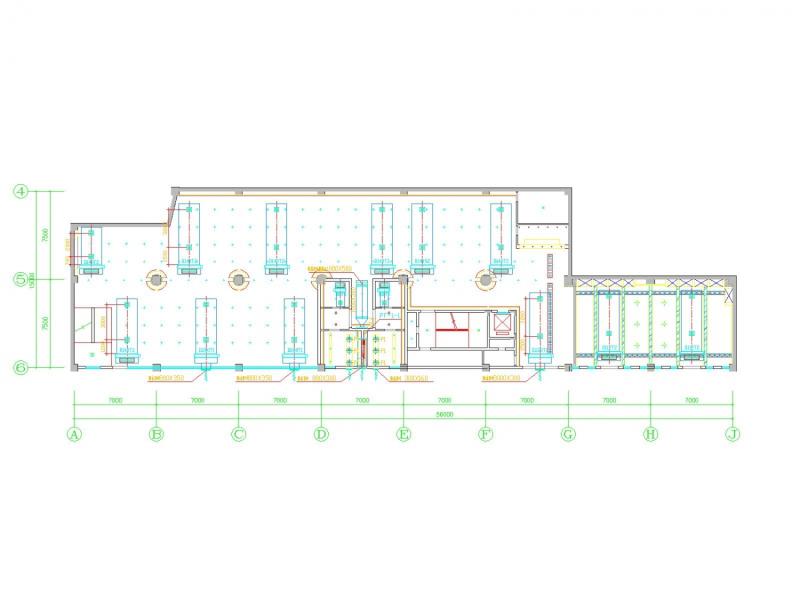

一层空调风管布置图

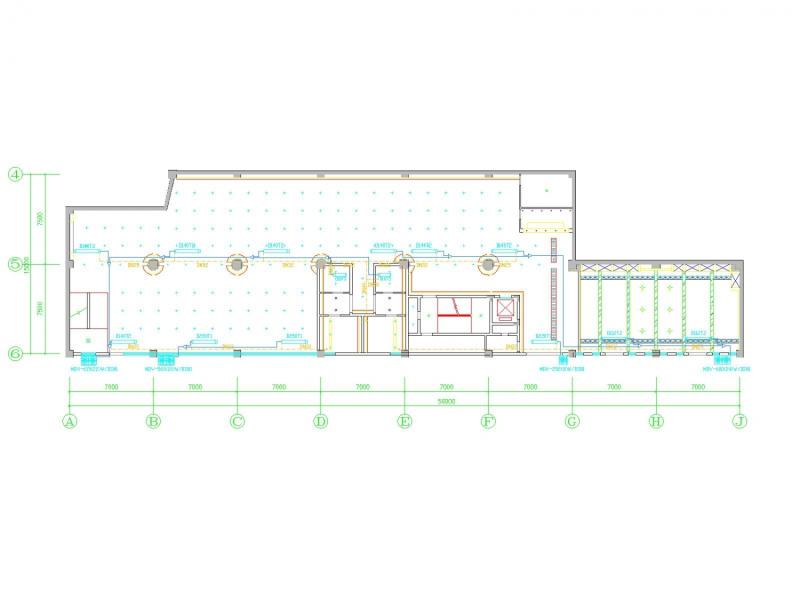

一层空调冷媒管布置图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
  • 休闲会所空调通风 - 1
    休闲会所空调通风 - 1
  • 休闲会所空调通风 - 2
    休闲会所空调通风 - 2
以上是部分截图，请下载附件后查看完整高清内容
