多层办公楼空调通风系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：2967平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 设计内容：空调,通风,冷热源
- 空调系统：制冷剂系统
- 送风方式：散流器送风
附件详情
一、项目概要：
该项目地下局部一层，地上五层，建筑高度12m，总建筑面积2967m2。
二、空调系统：
1.冷热源：采用多联机加新风系统进行制冷和全热交换器。
2.风系统： 采用多联机加新风系统...
三、通风系统：
卫生间、更衣室采用自然补风，排风10次换气/h...
二层暖通设备平面图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

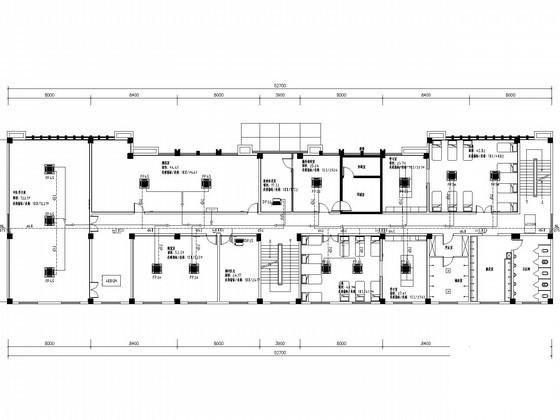

办公楼空调设计图纸 - 1 -

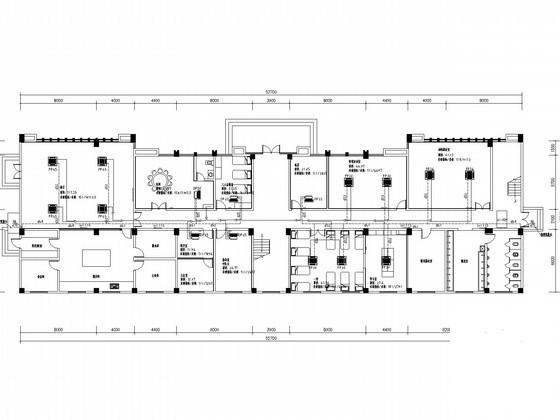

办公楼空调设计图纸 - 2
