10层基地办公楼空调CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：10770平方米
• 建筑地上层数：10层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟
• 采暖系统：散热器供暖
• 项目所在地：辽宁

附件详情

该项目为新建工程。主体建筑B1-L10层，总高度45.2m。总建筑面积约为 10770m2。其中：B1建筑面积1686.9m2。空调循环水系统采用末端变流量系统，补水定压及水处理布置在冷热源机房内。

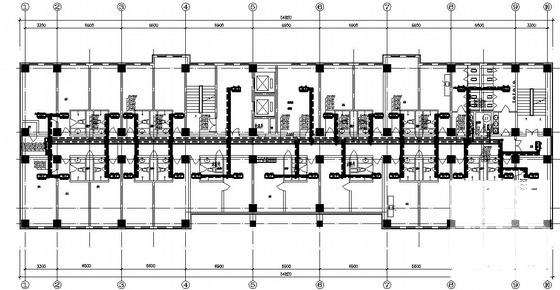

第 1 张图

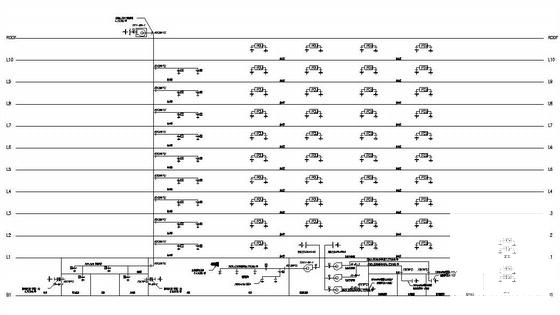

第 2 张图

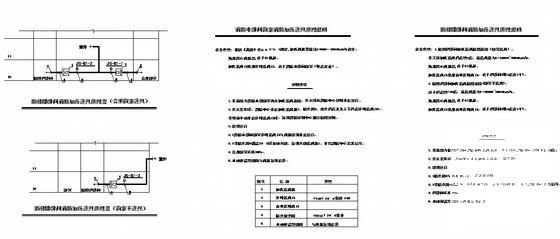

第 3 张图

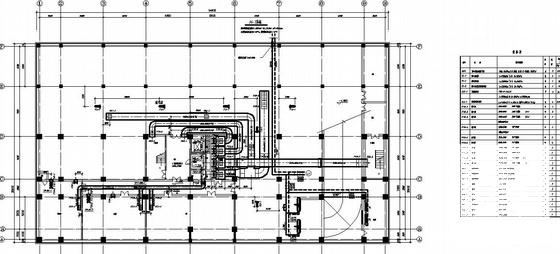

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
