高层办公楼空调设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:28000平方米
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:水地源热泵
  • 空调系统:空气-水系统
  • 送风方式:散流器送风
  • 节点大样:水箱,风机盘管,空气处理机组

附件详情

  • 空调通风设计施工说明
  • 空调器接管示意图

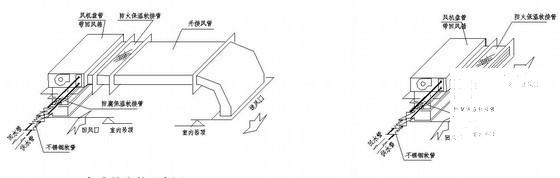

  • 风机盘管接管示意图
  • 方形膨胀水箱外形尺寸及接管示意图

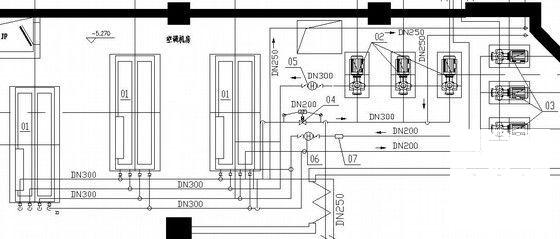

  • 空调机房管道系统图
  • 空调水系统图

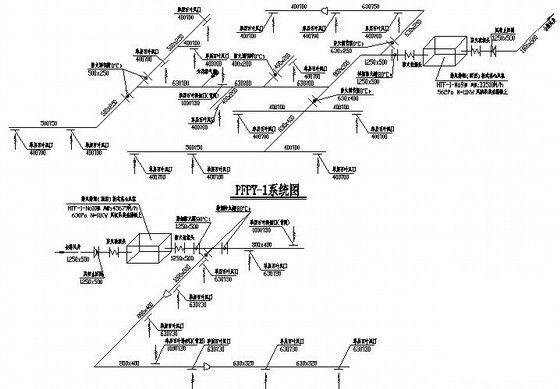

  • 防排烟系统图
  • 地下室通风排烟系统图
  • 空调机房基础图
  • 地下室通风排烟平面图

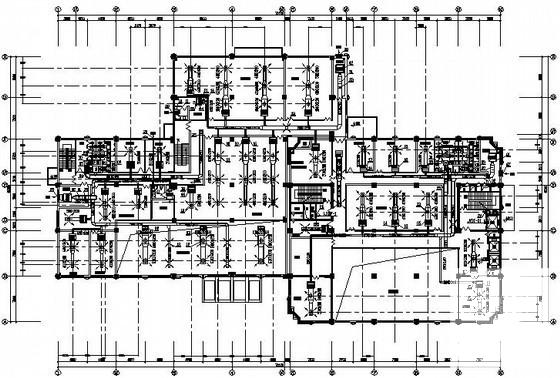

  • 底层空调通风平面图
  • 空调水系统平面图
  • 主要设备材料表

附件详情

该项目是一栋二十一层的xx办公大楼建筑,总建筑面积:27849平方米,高33米。首层作营业厅,大堂,办公室等,二~二十一层均为办公室,接待室,会议室等。本建筑采用集中式空调系统,选用水源热泵机组作冷热源,冷却水取用地下水。地下水系统采用二次循环系统,其中一次系统为深井泵抽水回灌系统,二次系统为地下水在水源热泵机组中的循环系统......
一层营业厅,大堂,三层大会议室等采用吊顶式空调器侧送或下送风,一~二十一层办公室,小会议室,接待室等均采用风机盘管加新风方式。
地下室设机械排风系统,汽车库排风与排烟合用一套系统,设备房排风与内走道排烟合用一套系统,平时排风,火灾时转为排烟......

,图纸共35张。









以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层办公楼设计图纸 - 1
    高层办公楼设计图纸 - 1
  • 高层办公楼设计图纸 - 2
    高层办公楼设计图纸 - 2
  • 高层办公楼设计图纸 - 3
    高层办公楼设计图纸 - 3
  • 高层办公楼设计图纸 - 4
    高层办公楼设计图纸 - 4
  • 高层办公楼设计图纸 - 5
    高层办公楼设计图纸 - 5
  • 高层办公楼设计图纸 - 6
    高层办公楼设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
