多层行政中心空调通风系统设计施工CAD大样图
-
设计详细说明：有
-
建筑类别：办公,其他
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：13张
-
设计年代：近代
-
设计内容：空调,通风,冷热源,其它
-
冷热源：电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统
-
水系统：双管制,异程式
-
送风方式：散流器送风
-
项目所在地：广东
一、项目概要：
本项目是一个多层行政中心建筑，地3层。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调风管平面图，空调水管平面图，空调水系统原理图，机房设备布置平面图，机房管线布置图，风机盘管接管大样图，风机盘管安装大样，空调水系统图等...
二、空调系统：
1.冷热源：采用离心式冷水机组...
2.风系统：采用风机盘管加新风系统，全空气系统...
3.水系统：采用双管制、水平异程的闭式系统...

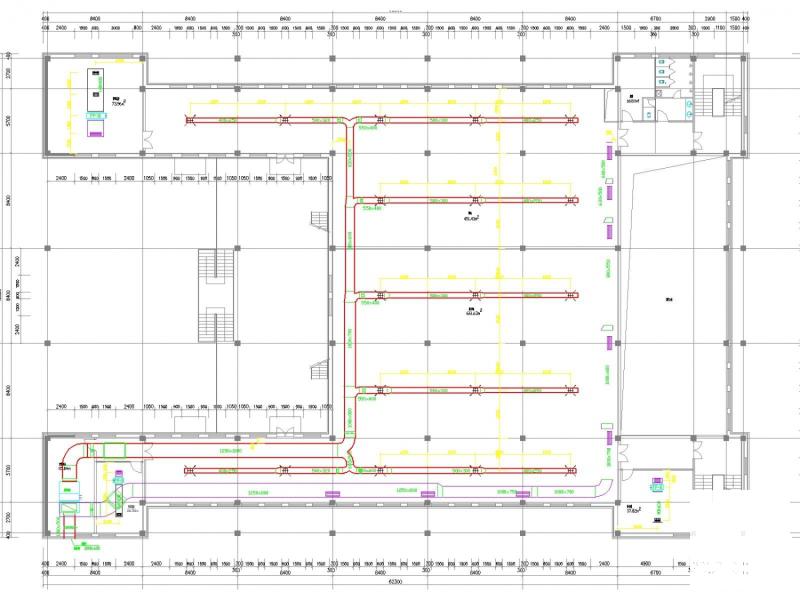

首层空调风管平面图

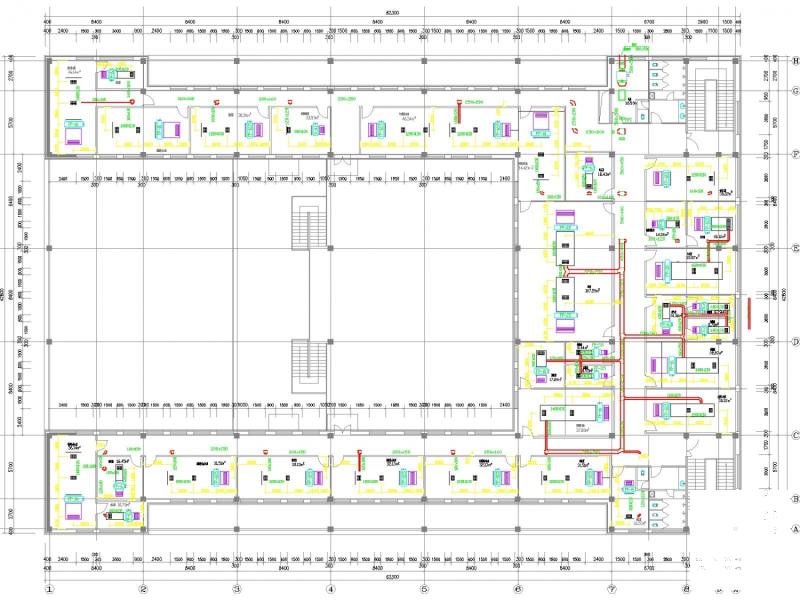

二层空调风管平面图

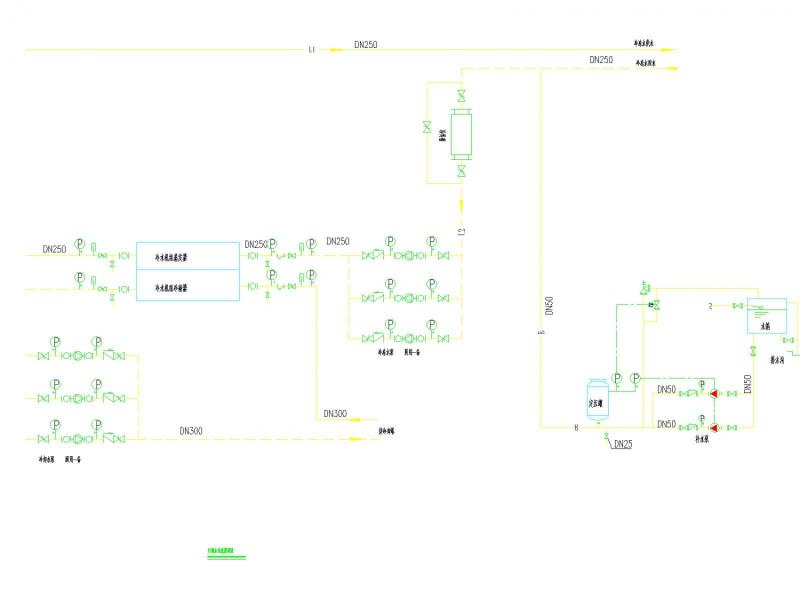

空调水系统原理图

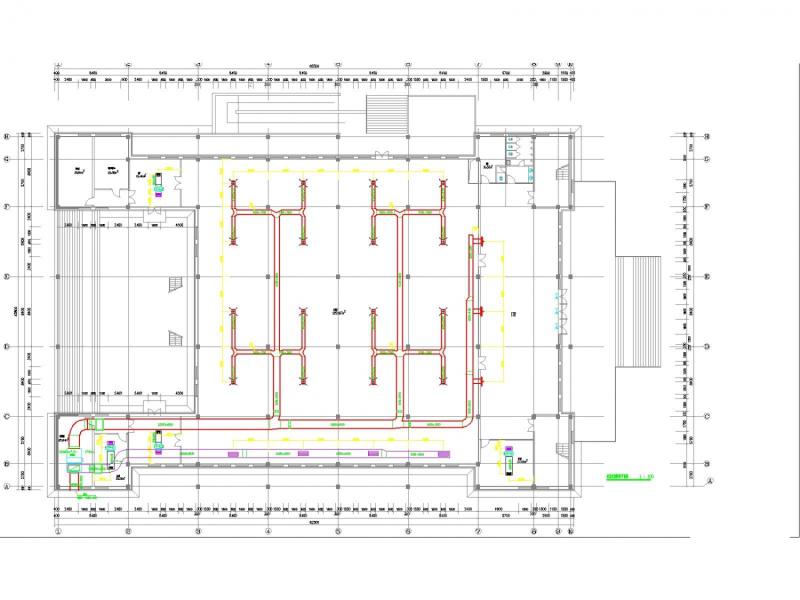

三层空调风管平面图

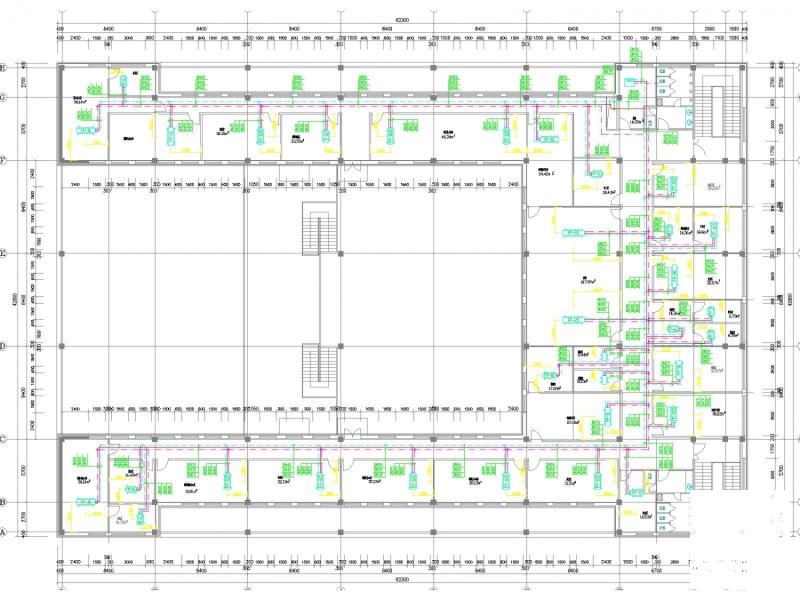

三层空调水平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
行政中心设计 - 1 -
行政中心设计 - 2 -
行政中心设计 - 3 -
行政中心设计 - 4 -
行政中心设计 - 5
