6层住宅地热采暖设计CAD施工大样图(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：3214.26平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 设计内容：采暖
• 冷热源：锅炉
• 采暖系统：散热器供暖,热水辐射
• 水系统：异程式
• 节点大样：集分水器,管道支吊架
• 项目地址：黑龙江

附件详情

• 采暖专业设计说明
• 二-六层采暖立管平面图
• 一层采暖干管平面图
• 采暖支管平面图
• 标准层地热盘管平面图
• 采暖系统图及安装大样图

附件详情

该项目为2#住宅楼工程.该项目地上六层,建筑面积为3214.26平方米。该项目采暖系统采用地热采暖形式,采暖干管为室外地面直埋敷设,单元进户干管采用异程式;楼梯间采用散热器采暖型式,采用上供下回垂直单管系统,干管采用异程式;采暖热媒为60/50C的热水,住宅采暖热负荷为137.795KW,循环水量为11.85T/h,循环压头为25KPa;住宅采暖热负荷指为:42.87W/M 。

编制于2012年，图纸共7张。

采暖管路系统图

地暖辐射部管平面图

入户干管平面图

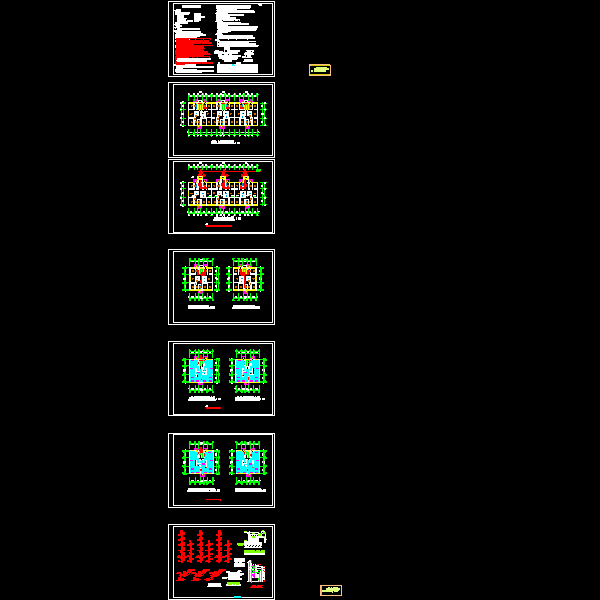

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
