27层商住楼及机房通风系统设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：27层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：通风
- 送风方式：散流器送风
- 项目所在地：广东
附件详情
- 通风设计说明
- 系统编号.标准图集.图例
- 主要设备表
- 加压送风系统图
- 排烟系统图
- 地下二层防排烟平面图
- 地下一层防排烟平面图
- 一层通风平面图
- 二层通风平面图
- 三层通风平面图
- 四层通风平面图
- 五~二十七层通风平面图
- 屋顶层通风平面图
附件详情
一、项目概要：
项目为一27层商住楼...
二、通风系统：
1. 地下二层第一防火分区为汽车库，设置机械排风兼排烟系统和机械补风系统。
2.高、低压变配电房、柴油发电机房全部采用气体自动灭火系统，故只设平时通风系统...
图纸共13张。

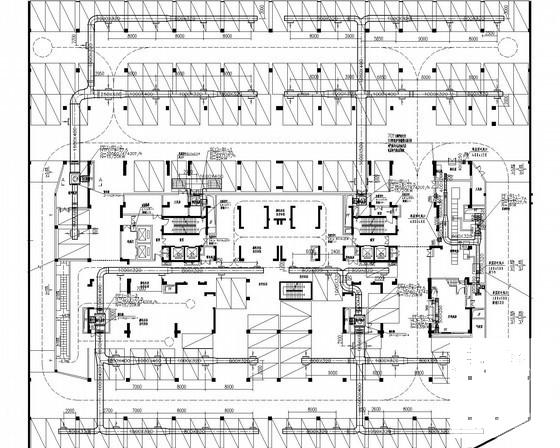

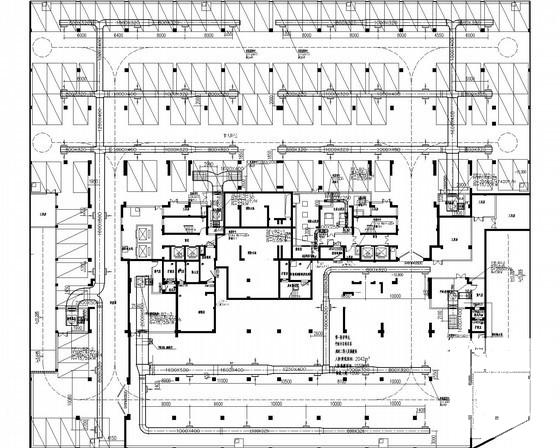

地下一层防排烟平面图

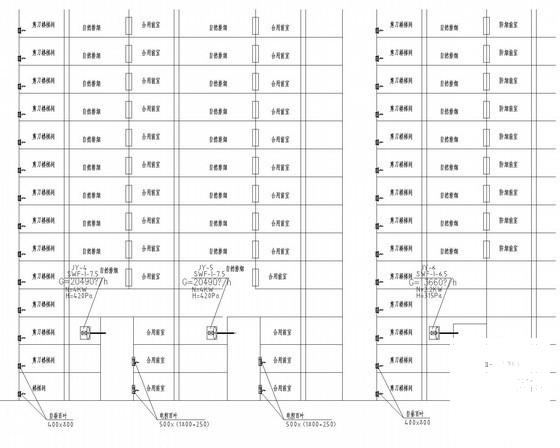

加压送风系统图

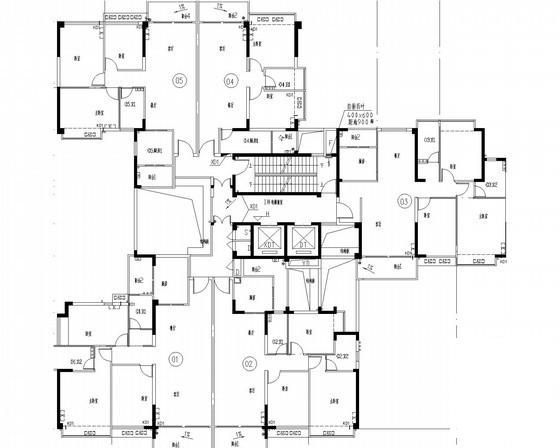

通风平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
机房通风设计 - 1 -
机房通风设计 - 2 -
机房通风设计 - 3 -
机房通风设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：4.52 MB
- 收藏次数：0
-
文件名称：
附件-995858877877786755576.rar
机房通风设计下载
