住宅小区三栋商住楼通风及防排烟系统设计施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
设计内容：通风,防排烟
送风方式：散流器送风
项目所在地：广东

附件详情

暖通设计说明
空调、通风工程安装通用说明
加压送风系统图
主要设备性能参数表
地下室通风平面图
1号楼1层通风平面图
1号楼标准通风平面图
1号楼屋顶通风平面图
2号楼1层通风平面图
2号楼标准通风平面图
2号楼屋顶通风平面图
3号楼1层通风平面图
3号楼标准通风平面图
3号楼屋顶通风平面图
4号楼1层通风平面图
4号楼标准通风平面图
4号楼屋顶通风平面图

附件详情

一、项目概要:
项目位于广东省，为一住宅小区三栋商住楼建筑...
二、通风系统：
1.所有设备房、垃圾房、电房均设有机械通风系统，配电房通风系统兼顾事故通风。
2.公共卫生间内设有排风系统...
三、防排烟系统：
1.地上部分防排烟楼梯间及合用前室均利用可开启外窗自然排烟。
2.地下室的防烟楼梯间采用机械加压送风系统....

图纸共17张。

标准层通风平面图

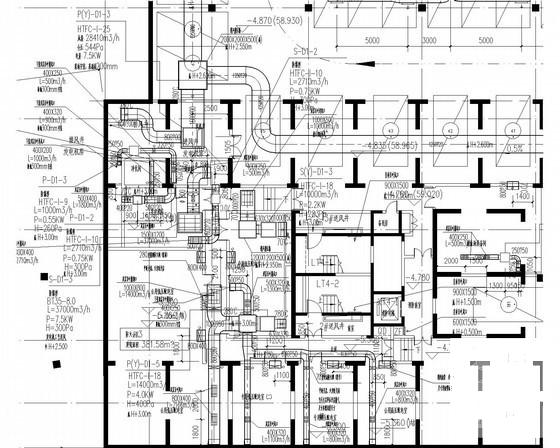

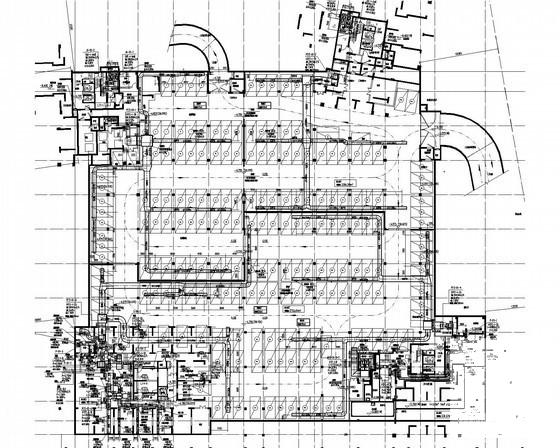

地下室通风平面图

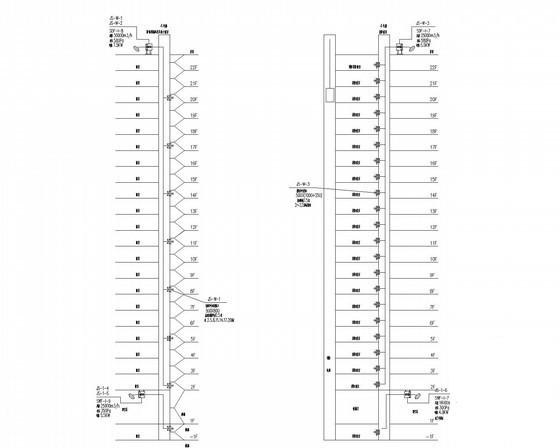

加压送风系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
