一份3层著名大学院校体育场馆空调通风系统设计CAD施工图纸（地源热泵系统）

ghjkkkff · 发表于 2020-2-26 21:08:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：体育
建筑高度类型：多层建筑
建筑设计面积：13730平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代

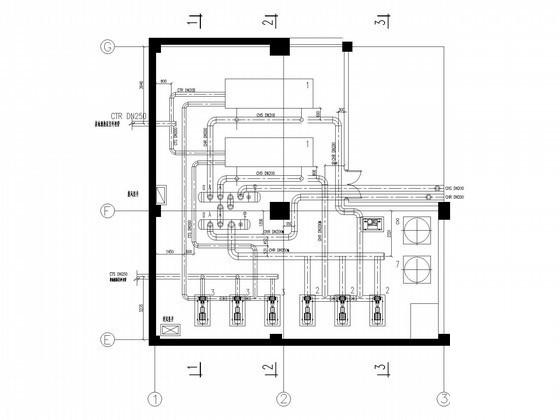

设计内容：空调,通风,防排烟,冷热源,机房

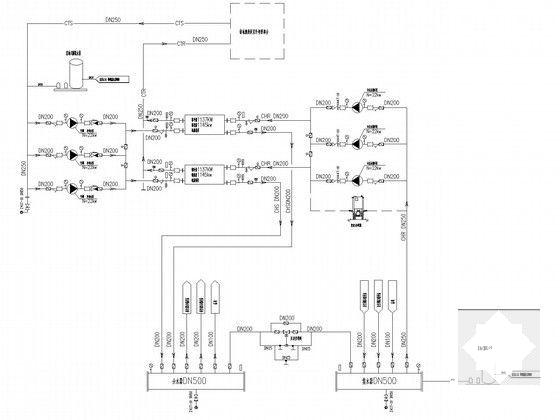

冷热源：水地源热泵
空调系统：全空气系统

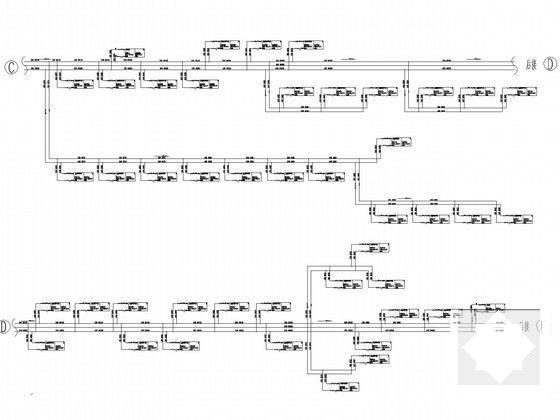

水系统：双管制,同程式
送风方式：散流器送风
项目所在地：天津

附件详情

一、项目概要：
总建筑设计面积：13730平方米；其中地上建筑面积13110平方米，地上3层，地下1层...
二、冷热源：
本项目冷热源采用地源热泵系统...
三、空调系统：
1.大空间采用全空气低速送风系统。

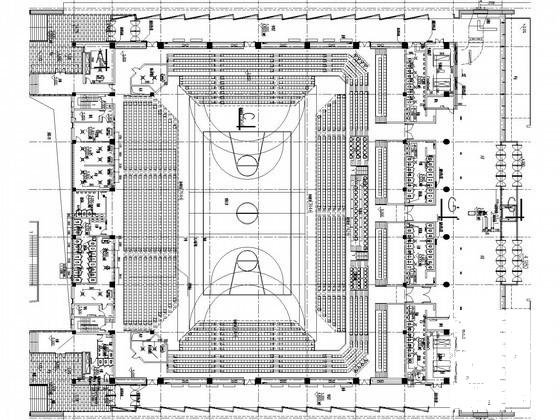

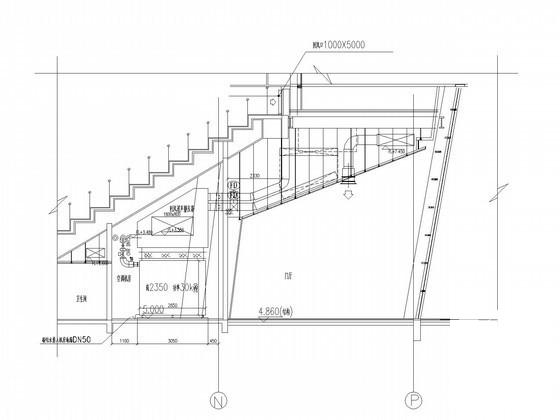

2.比赛大厅运动区采用侧送风口，观众区采用阶梯送风口，在观众区上部回风。
3.一、二层各辅助用房采用风机盘管加新风系统。
4.空调系统水采用二管制局部同程系统...
四、通风排烟系统：
1.比赛大厅设机械排风,竖向排至屋顶。
2.冷冻机房、水泵房、变电所设机械排风，自然进风。
3.比赛大厅设可开启天窗自然排烟。可开启面积不小于该区域面积的5%...

图纸共31张。
