附件设计说明：有
-
建筑类别：办公,宾馆,酒店,餐饮,其他
-
建筑高度类型：高层建筑
-
建筑地上层数：8层
-
图纸设计深度：施工图
-
参考图纸：18张
-
设计内容：空调,通风
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
送风方式：散流器送风
-
项目所在地：江苏
附件详情
-
设计施工说明
-
主要设备表
-
空调平面图
-
空调配管平面图
-
屋顶空调配管平面图
-
空调水系统图
-
空调立管水系统图及大样图
附件详情
稿件江苏苏州某商务酒店中央空调设计施工图纸，包括空调负荷计算书及水力计算书。建筑包括餐厅，夜总会，美容院，办公等功能，酒店地上8层，一至三层为商业用房，四至八层为标准间等。该资料要求设计本宾馆的中央空调系统，实现每个有人员房间的夏季空调供冷冬季供热。冷负荷指标202W/m2，，总冷负荷833kW；热负荷指标90W/m2，，总热负荷414kW。气流组织为：配合装修作百叶侧送风口或方型、矩型散流器下送，回风为天花百叶回风口及百叶门回风……

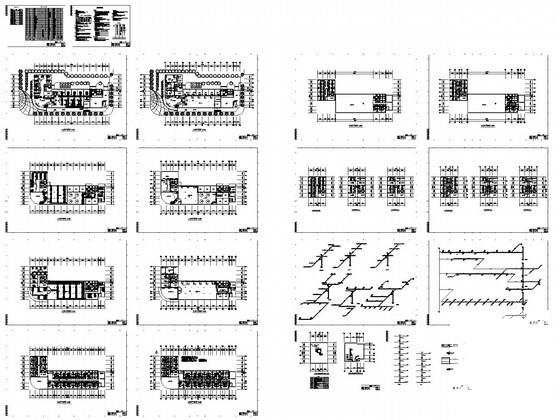

图纸共18张。
第 1 张图
第 2 张图
第 3 张图
第 4 张图

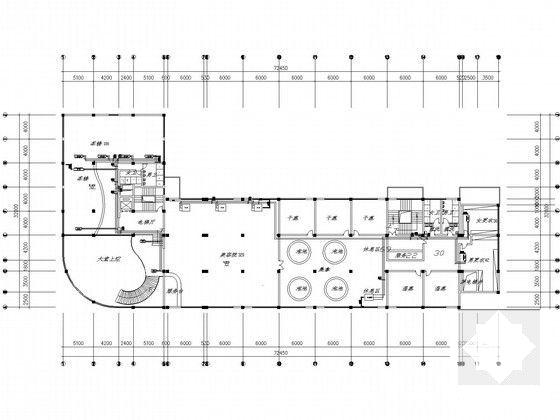

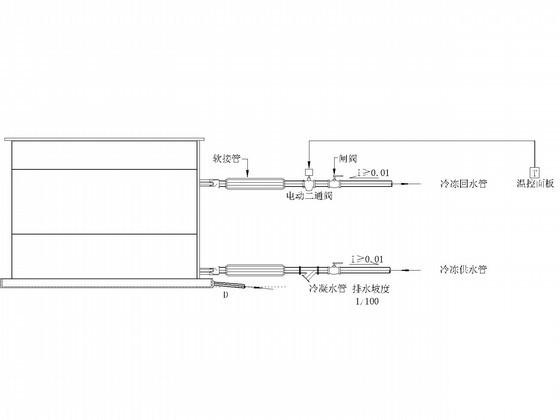

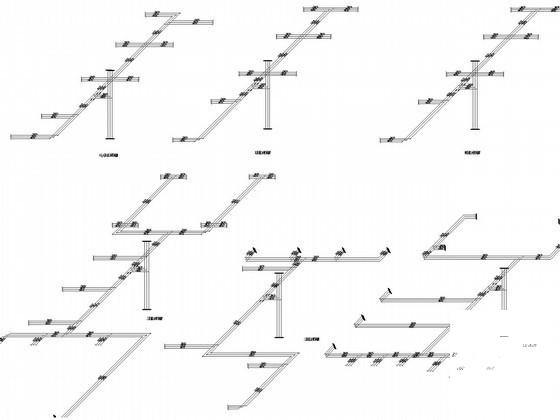

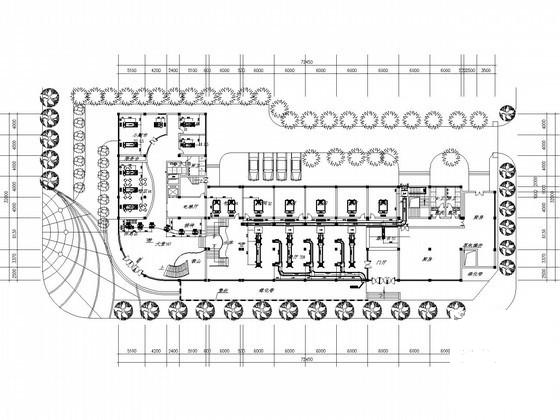

第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
