[CAD]一份宾馆空调通风系统毕业设计方案

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目地处武汉市，建筑面积约7500平方米，地上共六层,建筑主要为多功能厅，餐厅，客房。本工种设计内容为该宾馆的舒适性中央空调系统（冷暖）及通风系统。

剖面图(a3).dwg

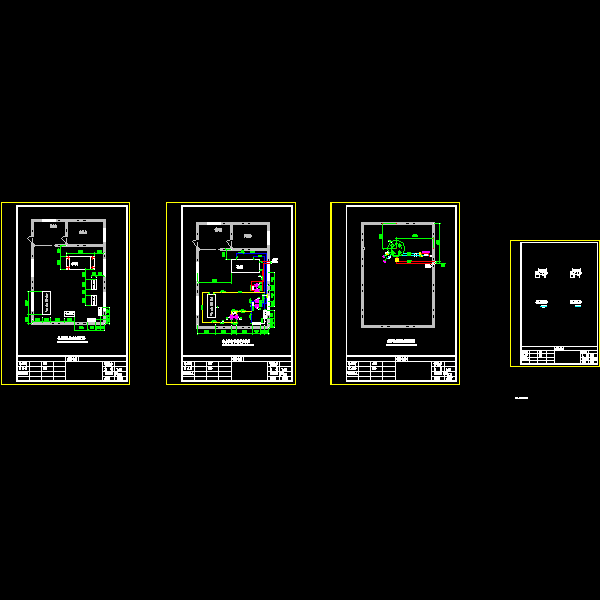

机房平面图(a4).dwg

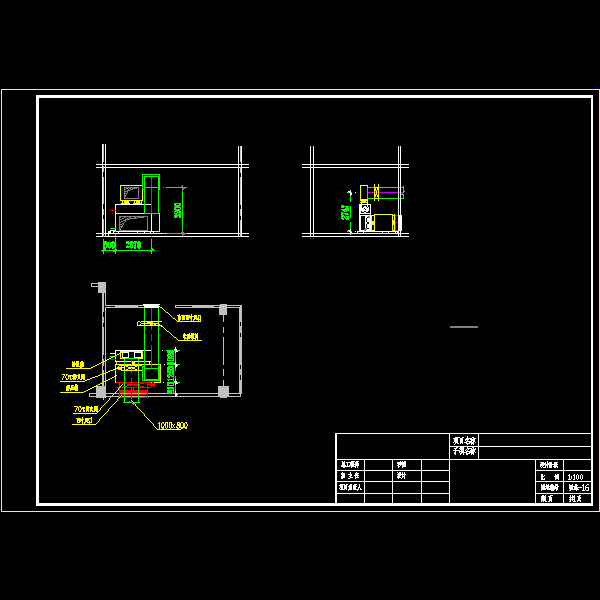

柜式空调机组大样图(a3).dwg

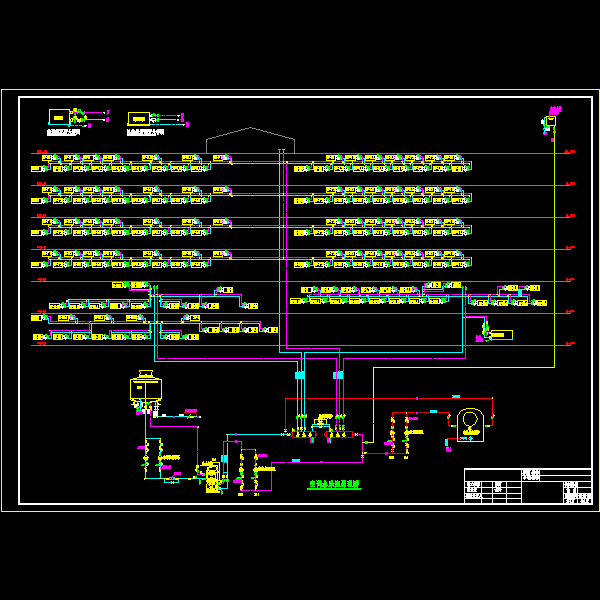

水系统原理图(a1).dwg

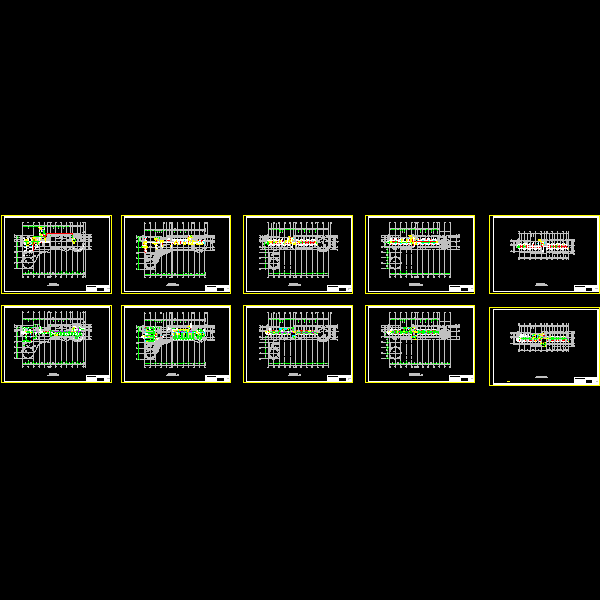

系统平面图(a1).dwg

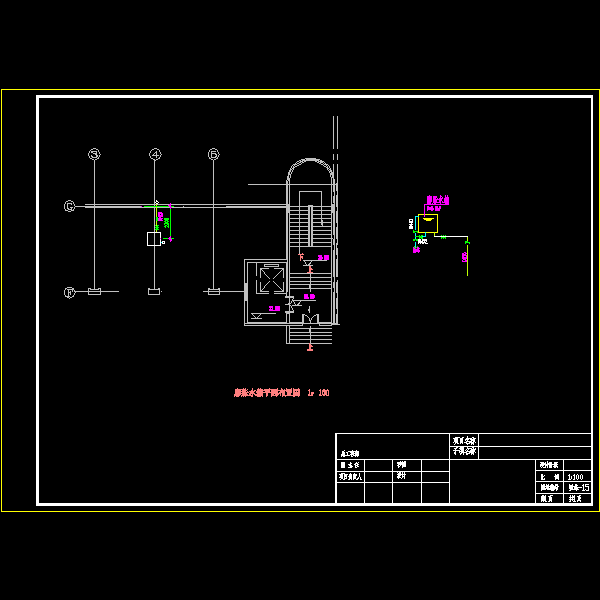

膨胀水箱平面图（a3).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-14 21:17:46上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
