[CAD]金山大厦空调系统毕业设计方案

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料是为重庆北部新区经开园金山大厦空调系统工程设计。该空调系统为舒适性空调系统。该资料主要是针对办公室﹑活动室及餐厅等功能进行空调设计。该资料为一办公大楼，地处重庆江北区，主楼共7层，总高23.4米，地下设负一层，主楼北向有一北楼，东西裙房各一层。建筑面积：25920m2. 　　资料包含设计说明书，空调平面图，系统图，剖面图。

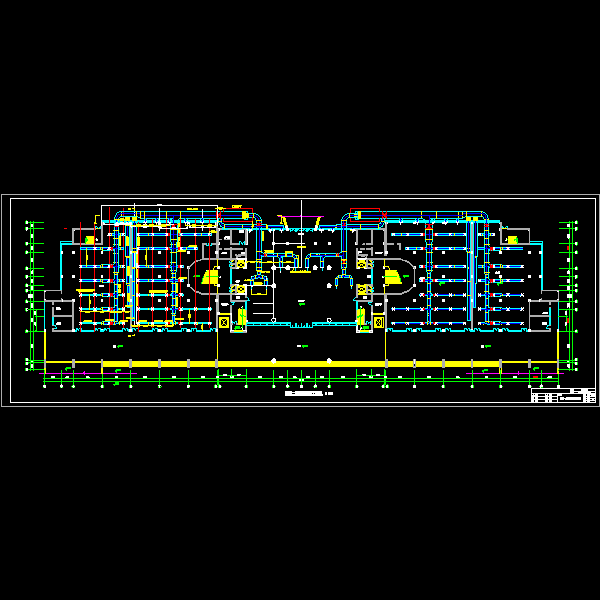

第 1 张图

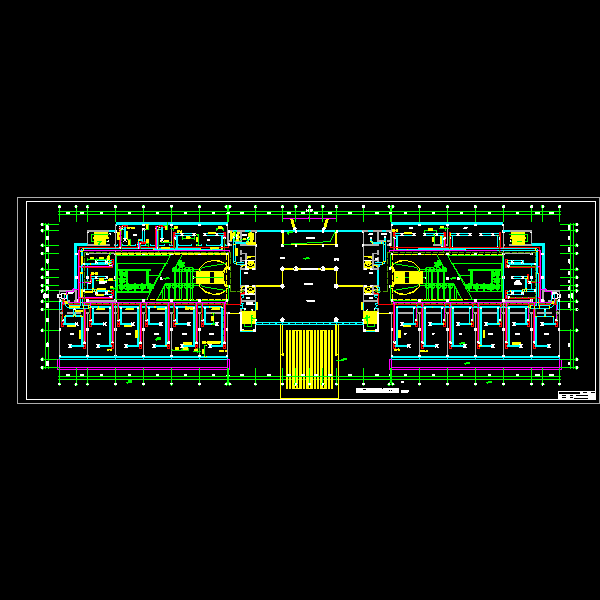

第 2 张图

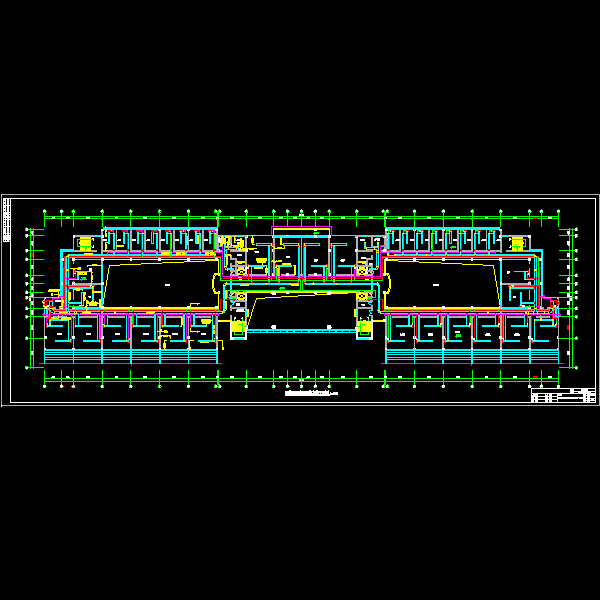

第 3 张图

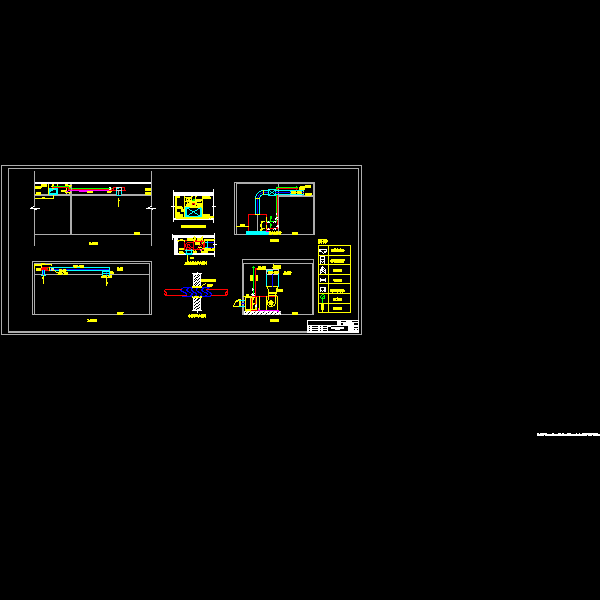

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-25 10:47:10上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
