[CAD]三峡大剧院空调系统毕业设计方案(吸收式冷水机组)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该剧院地面上有两层，地下有一层为机房；其中位于剧院中部的观众厅为复式结构。该资料采用全空气系统，观众厅为复式结构且为高大空间，故采用喷口送风，其他房间为双层百叶侧送风口送，并进行气流组织计算。进行空调系统分区，由此选择风管并进行水力计算。再根据计算所得的负荷选择组合式空调机组及溴化锂吸收式冷水机组，及其附属设备。完成消声、减震、防火的设计工作。并绘制出空调系统平面图、空调系统剖面图等8张工程图纸。 　　哈尔滨工程大学，徐冰

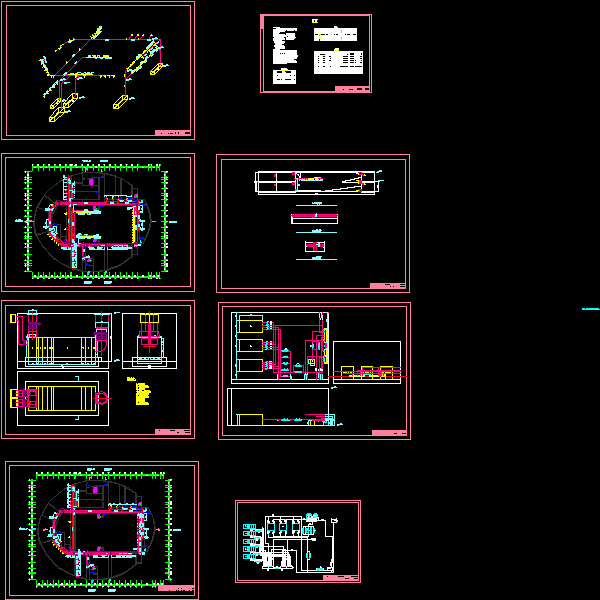

第 1 张图
