友谊宫通风排烟设计CAD图纸(机械通风系统)(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.该项目为XX友谊宫,建筑面积F=7099.25m2,建筑高度H=14.31m,地上4层,属普通公共建筑.耐火等级二级. 　　2.使用功能:1层中西厨房.大餐厅.咖啡厅.阳光大厅,2层包房,3.4层客房. 　　3.防排烟系统划分:1层大房间,2至4层内走道设3套独立防排烟系统. 　　4.通风系统:厨房为独立机械通风系统,公共卫生间.客房卫生间采用排气扇集中排放.

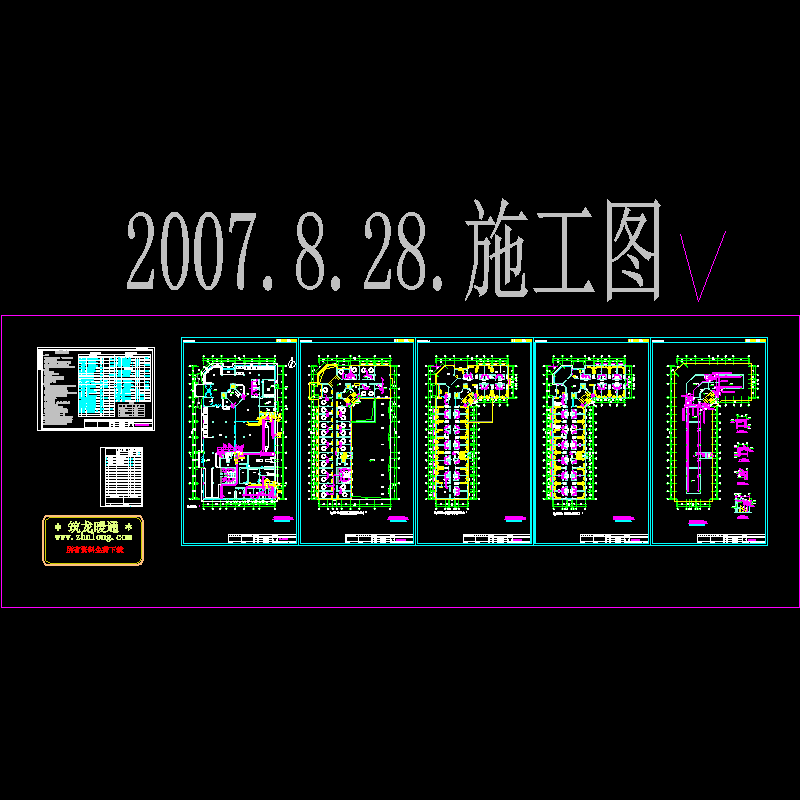

第 1 张图
