21层白金五星级酒店斜柱框架剪力墙结构施工CAD图纸

搜索更多资源
  • 建筑类别：酒店
  • 建筑高度类型：高层建筑
  • 建筑地上层数：21层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架,剪力墙,框架剪力墙
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地下室功能：车库
  • 参考图纸：34张

附件详情

该项目是苏州某白金五星级酒店项目，带斜柱框架剪力墙结构，包括：各层墙柱平面图，各层模板及板配筋图，剪力墙柱表等共计34张图。

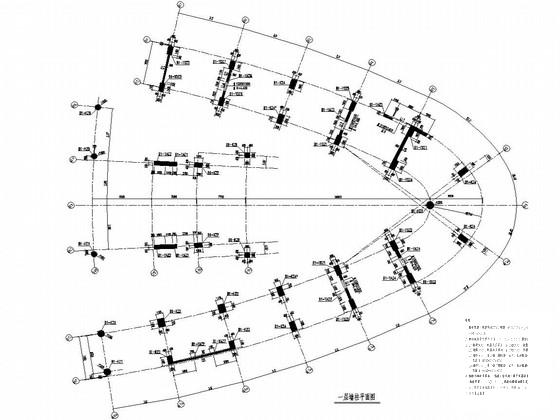

一层墙柱平面图

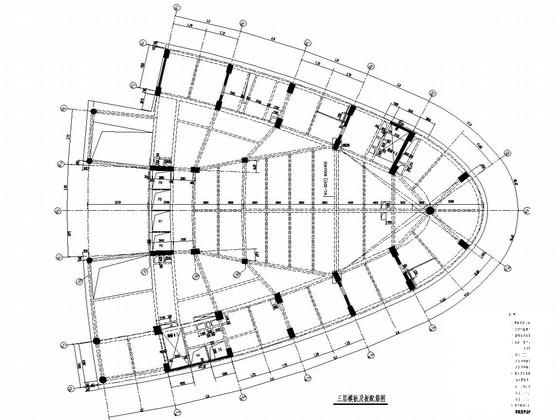

三层模板及板配筋图

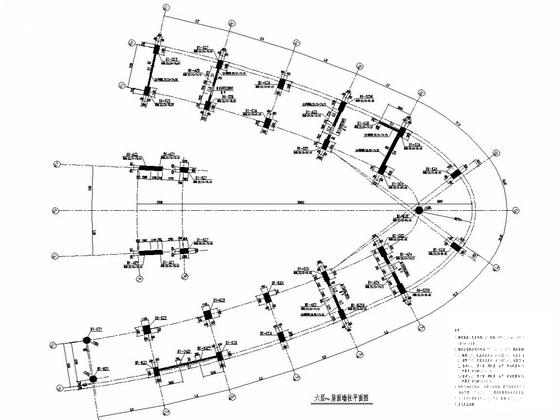

六层～屋面墙柱平面图

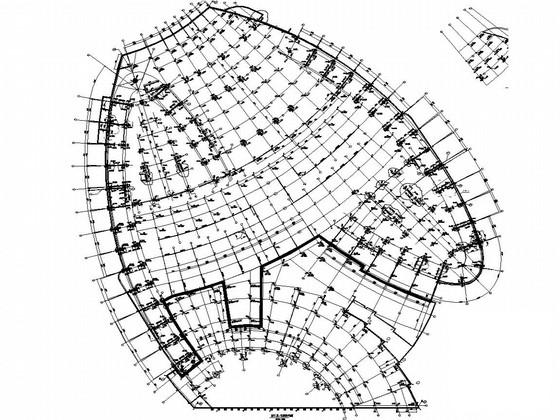

模板图

六.七.九.十.十二.十三.十五.十六层模板及板配筋图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 剪力墙结构酒店 - 1
    剪力墙结构酒店 - 1
  • 剪力墙结构酒店 - 2
    剪力墙结构酒店 - 2
  • 剪力墙结构酒店 - 3
    剪力墙结构酒店 - 3
  • 剪力墙结构酒店 - 4
    剪力墙结构酒店 - 4
  • 剪力墙结构酒店 - 5
    剪力墙结构酒店 - 5
  • 剪力墙结构酒店 - 6
    剪力墙结构酒店 - 6
以上是部分截图，请下载附件后查看完整高清内容
