一份4层砖混改造为内框结构CAD施工图纸(松木桩)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 图纸设计深度：施工图
• 抗震设防烈度：6度抗震
• 参考图纸：15张

附件详情

该项目为四层内框，抗震设防烈度6 度,框架抗震等级四级，新增A区为二层砖混局部建在原一层地基上，地基已经压实，所以不再设沉降缝，但考虑新建建筑的沉降采取降低基础底净反力，增加松木桩的措施。
该资料包含：
结构设计说明 、节点大样、修改部分示意图、结构平面图、气楼屋面层结构平面、松木桩桩位图、基础平面图、屋面结构平面图、 节点详图 共15张图纸。

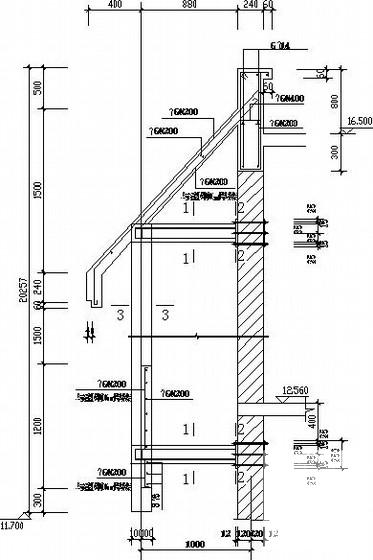

第 1 张图

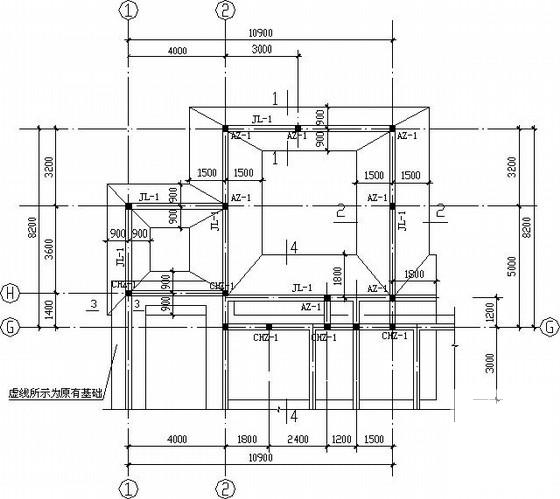

第 2 张图

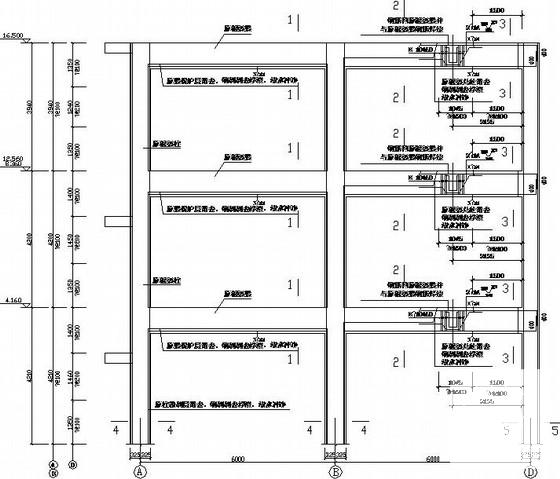

第 3 张图

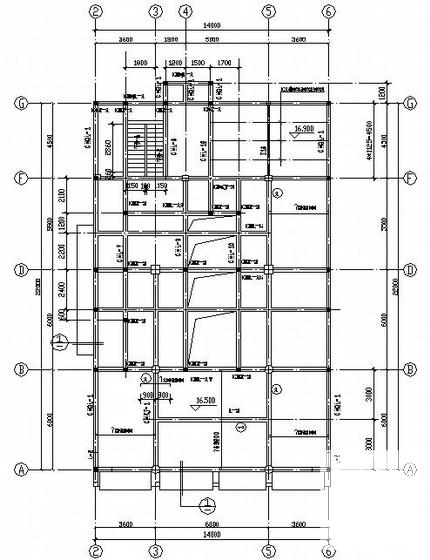

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-4 15:12:42上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
