一份5层框架结构教学楼结构改造加固CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 参考图纸：5张

附件详情

该附件为上海某一教学楼的改造加固图纸，该项目共2个单体，分别为扩建教学楼与扩建连廊，均为1995年建造的，结构类型为框架结构，改造后后续设计使用年限为40年。7度设防。
该资料包含：结构加固设计总说明、基础平面图、加固平面图等共5张图纸。

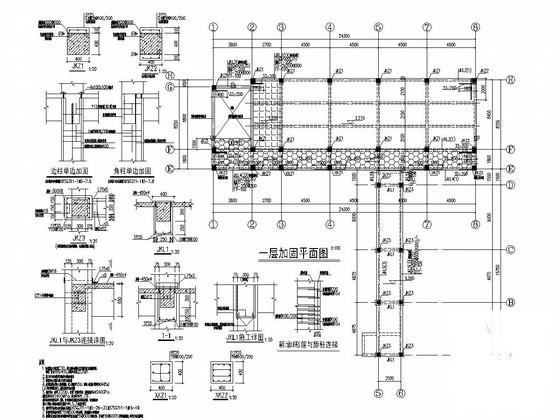

一层加固平面图

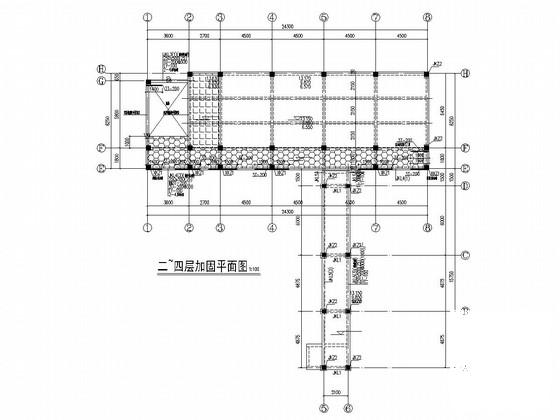

二~四层加固平面图

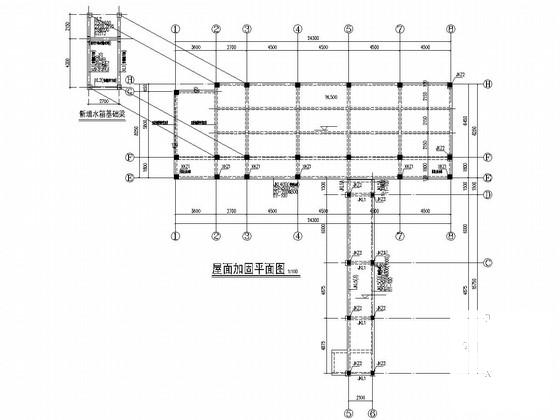

屋面加固平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
