高层酒店给水排水CAD施工图纸(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 建筑类别：酒店
• 建筑高度：多层建筑
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 地下室用途：其它
• 生活供水设计：生活给水系统
• 供水方式：市政供水
• 排水技术：重力排水
• 特殊系统：游泳池,按摩池

附件详情

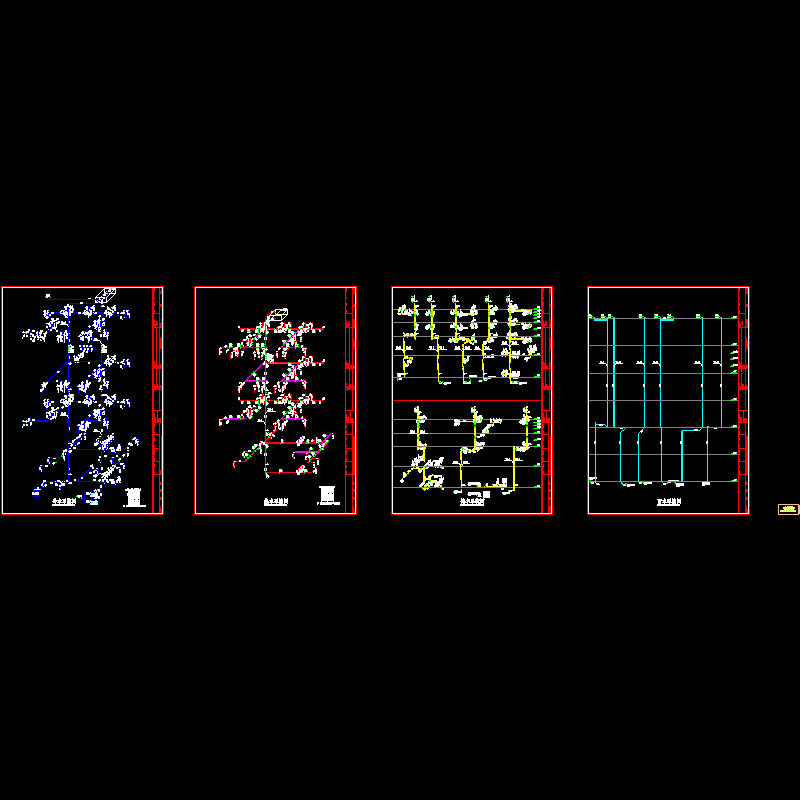

• 冷水系统图
• 热水系统图
• 排水系统图
• 雨水系统图

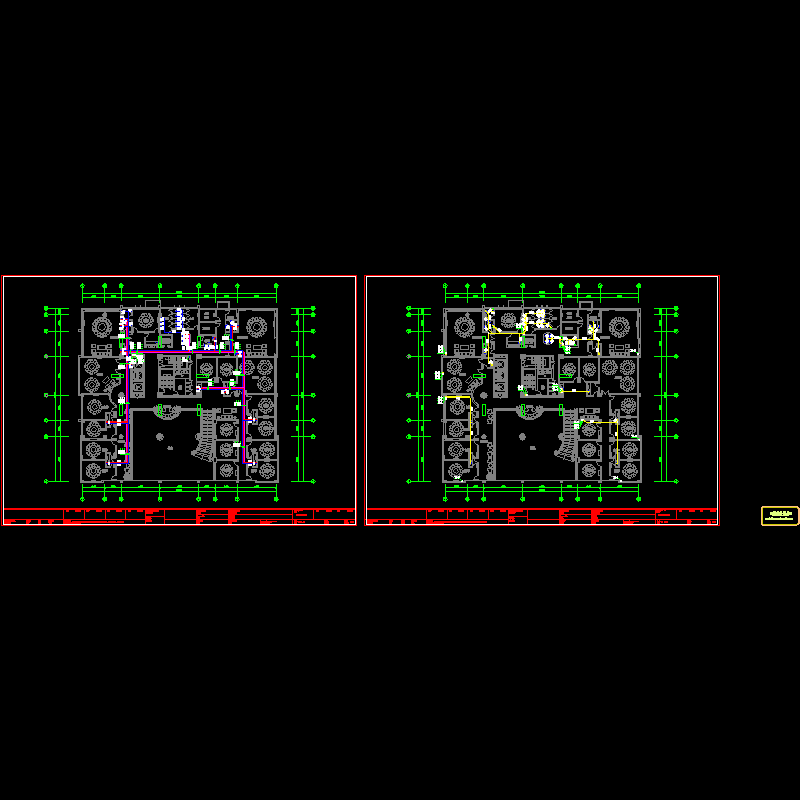

• 生活给水平面图

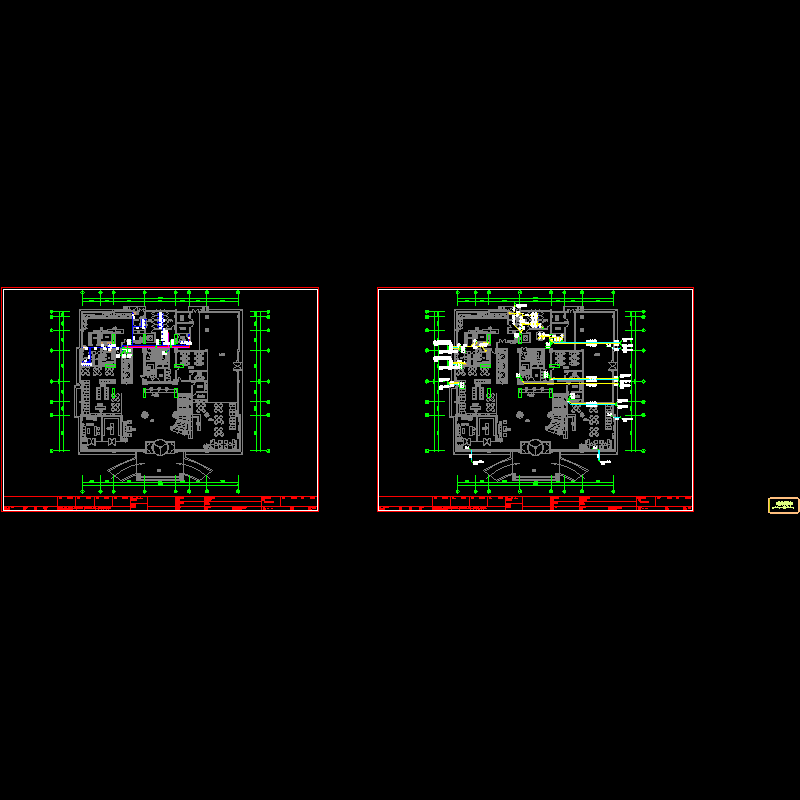

• 生活排水平面图
• 屋面机房布置平面图
• 屋面雨水排水布置平面图

附件详情

该建筑层数为地上9层，地下1层；地上9层为住宿区，地下一层为洗浴中心；建筑用途为酒店。
设计范围包括给水系统和排水系统，其中还包含有热水系统和冷凝水系统。
主要设备：生活用水变频供水泵，生活热水变频回水泵，游泳池水处理设备，游泳池水处理设备，生活水贮水箱，生活热水贮水箱。
共19张图纸。

生活排水平面图

屋面雨水排水布置平面图

排水系统图

热水系统图

冷水系统图

屋面机房布置平面图

01-设计说明及目录.dwg

02~05-系统图.dwg

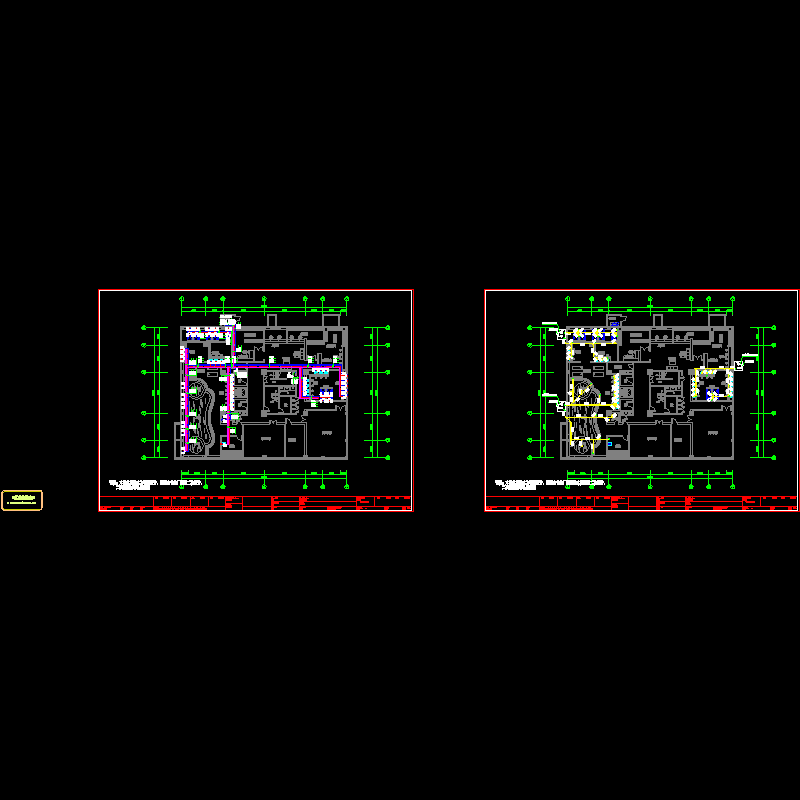

06~07-地下一层平面.dwg

08~09-一楼平面.dwg

10~11-二楼平面.dwg

12~13-三楼平面.dwg

14~15-五楼平面.dwg

16~17-四、六、七、八、九楼平面.dwg

18-屋面.dwg

19-屋面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
