一份私人别墅给水排水CAD施工方案图纸

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 供水方式：市政供水
• 雨水重现期：50年

一、设计概况

1 附件详情

该项目为私人别墅项目。室内外高差600mm，耐火等级二级。

2 设计范围：给水系统、热水系统、排水系统。

二、给水排水系统

1 给水系统

（1）冷水系统：由附近给水管网直接供水，给水管网在该处的水压为0.35MPa。

（2）给水基本参数：最大日用水量4.5m3/d，最大时用水量0.43m3/h，平均小时用水0.19m3/h。

（3）热水系统：热水由燃气热水器供水。必须采用带安全装置的燃气热水器。

2 排水系统

（1）排水基本参数：最大日排水量4.05m3/d，最大时用水量0.39m3/h，平均小时用水0.17m3/h。

（2）排水管安装坡度除图中标注外，均按标准坡度敷设。排水管安装参见标准10S406。

3雨水排水系统

该项目设计按XXX暴雨强度公式计算。设计重现期为3年，降雨历时5min，径流系数为0.95，按重现期50年校核，设计雨水量为10.01L/S。

三、图纸展示

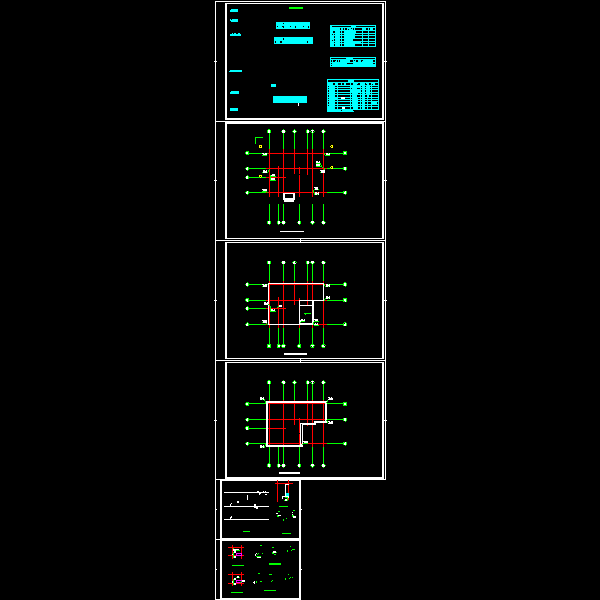

给排水平面图

厨房给排水平面图

给排水系统图

卫生间平面及系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
