别墅给水排水及雨水施工CAD大样图设计

附件详情

一、项目概要：

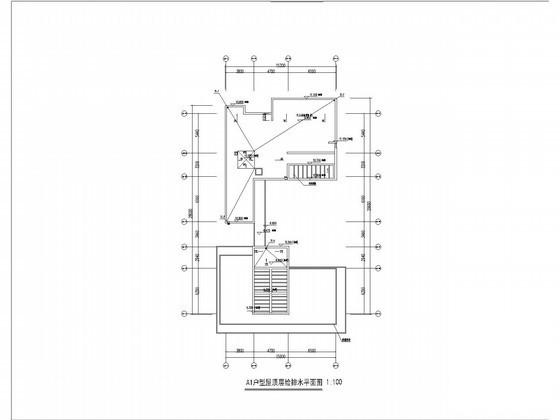

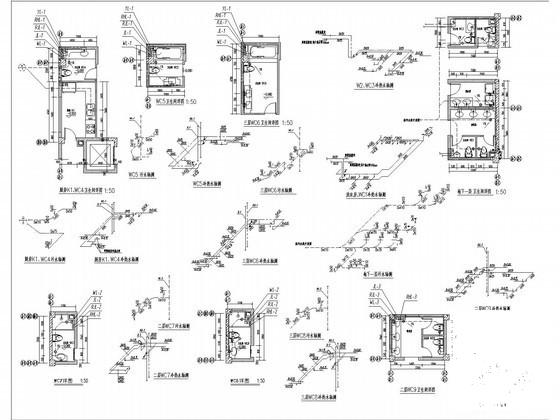

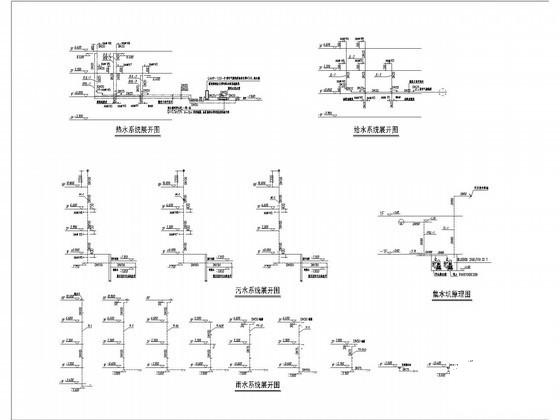

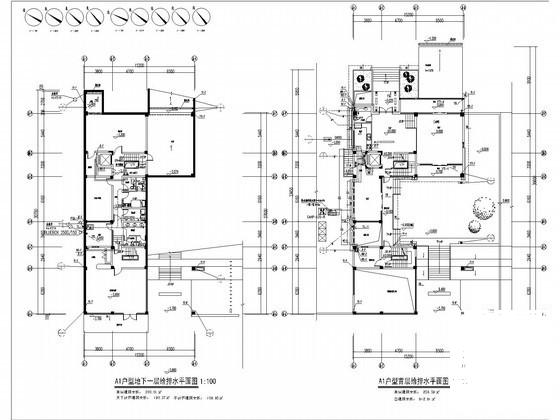

该项目是低层住宅给排水设计，A1型建筑总面积912.9平方米，A2型建筑总面积998.18平方米。图纸内容包含设计施工说明，主要设备材料表及图例，给水平面图、排水平面图、给排水系统图等

二、给水系统：
1.生活给水：该项目直接由市政供水管网供水，采用下行上给方式供水。
2.热水：该项目热水系统采用空气源热泵为别墅提供日常生活热水。并设置干管和立管热水循环系统。

三、排水系统：
1.该项目采用雨、污分流排水体系。生活废水与生活污水一起经一体化污水处理设备处理后排至排洪沟；雨水经屋面雨水斗收集后通过雨水立管排至排洪沟。
2.地下室地面排水集水坑均设潜水泵将污水提升后排入室外污水检查井。
3.屋面设雨水斗

四、消防给水系统：
1.由市政管网引一根给水管在小区内形成为环状供水管网，作为该项目消防的给水水源。
