一份3层别墅给排水及煤气系统CAD施工图纸（生活给水系统）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统

附件详情

、设计概况：
本专业设计内容有生活给水系统、生活污废水系统、煤气系统。

二、生活给水系统：
1、户外设置室外水表井，采用DN32干式水表。
2、给水进户阀门处水压要求不低于0.2MPa。

三、生活污、废水系统：
1、室内生活污、废水采用分流制排出室外。

四、煤气系统：
1、厨房内设置双眼灶及热水器。
2、煤气管道采用镀锌钢管，丝扣连接，填料采用聚氯乙烯生料带，管道穿墙要设置钢制套管，套管管径应大于管道管径两档。

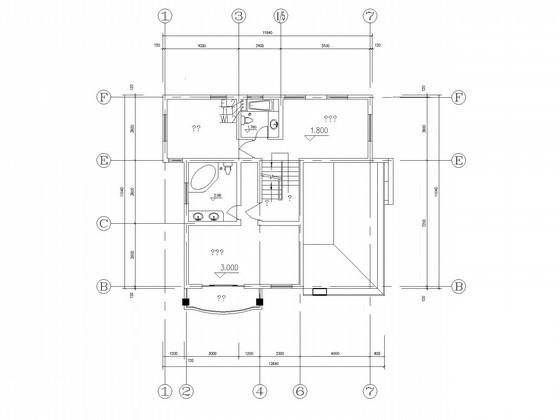

二层平面图

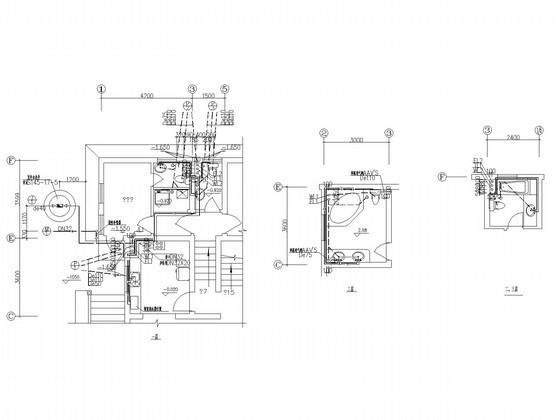

厨卫放大图

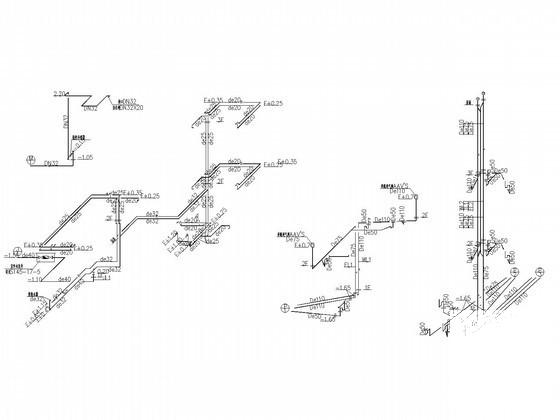

给水、排水、煤气系统图

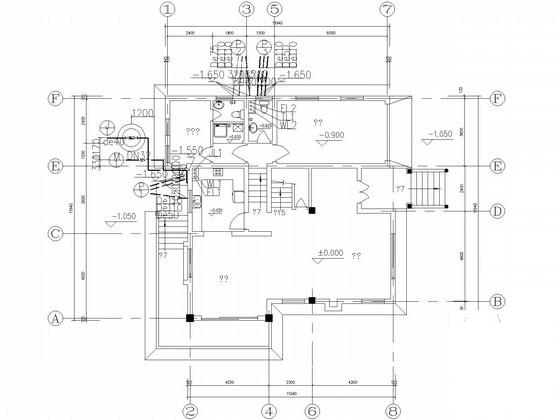

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
