KTV消防给水平面CAD图纸及喷淋系统示意CAD图纸(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 建筑高度：单层建筑
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统

一、设计及施工依据

1. 《 规范》（GBJ16-87）（2001年版）

2. 《高层民用建筑设计防火规范》（GB50045-95）（2001年版）

3. 《采暖通风与空气调节设计规范》GBJ-87

4. 《通风与空调工程施工及验收规范》GB50243-97

5. 《 设计规范》（GB50116-98）

6. 《自动喷水灭火系统施工及验收规范》（GB50261-96）

二、消防给水系统

1.该项目室内消防采用室内消火栓系统和自动喷淋 。接通原系统。

2. 消防给水管道采用热镀锌钢管,丝扣联接,当DN>100时,采用焊接连接..

3. 室内消防箱采用铝合金嵌蓝色玻璃,单开门,箱内配备要求:DN65消防DN65X19直流水枪一支,衬胶编织水带25M,消防软管卷盘。

4. 室内消防箱采用暗装,消防栓安装高度距地1.10M.

5.喷淋系统与原系统接通，喷头采用68°C.当天花高度>2000px时，做上下喷。

6. 所有明装消防管道外刷红色油漆二道,暗装埋地管道外刷热沥青二道防腐,

7. 消防给水系统应进行水压试验,消防栓试验压力为1.00MPa;喷淋试验压力为1.40MPa.

8. 管道安装过程中，如遇有与其它管道或梁柱相碰的，可根据现场情况作适当调整，原则是有压让无压，小管让大管。

三、 火灾自动报警系统

1. 火灾报警控制器为壁挂式时，安装高度为中心线离地1.5米，用一条专用的电源线接到专用的消防电源上，并且必须可靠接地。

2. 火灾探测器宜水平安装，周围0.5米内不应有遮挡物，探测器至空调送风口边的距离不应小于1.5米，至多孔送风口的水平距离不应小于0.5米。

3. 联动控制模块和输入接口模块放置于模块箱内保护；模块箱壁装或天花内安装。

4. 手动火灾报警按钮，安装在墙上，距地（楼）面高度15m处。

四、图纸展示

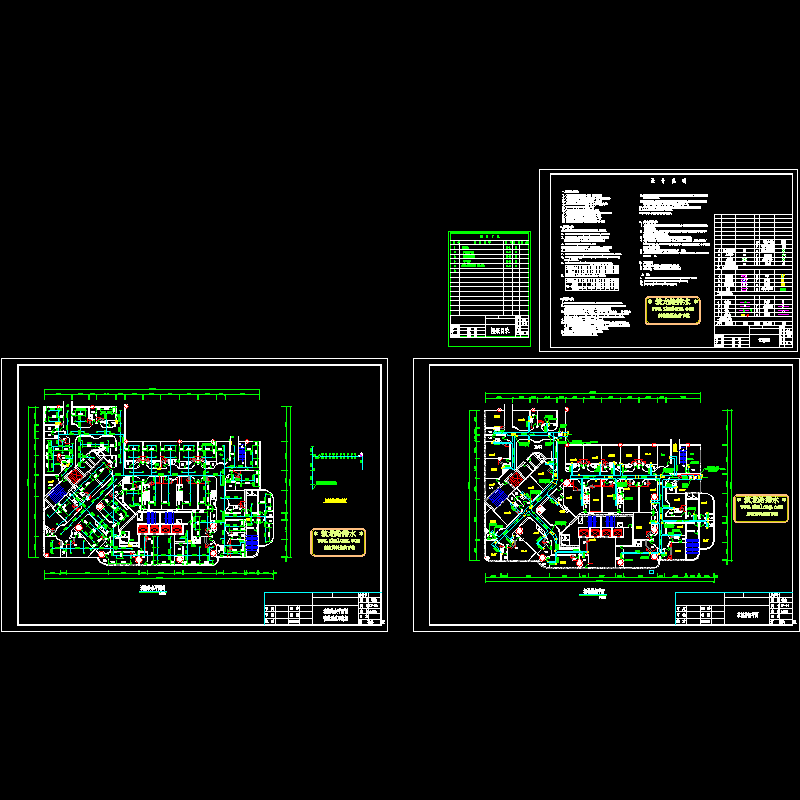

消防给水平面图
