[给水排水设计]广场旱喷及水幕给排水设计图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

这是广场上的旱喷及水幕给排水图纸，非常有实用价值 　　一、设计依据 　　《游泳池和水上游乐池给水排水设计规程》CECS14:2002. 　　二、设计范围 　　喷泉的管道设计。 　　三、管材、阀门 　　1.给水管路均采用PPR给水塑料管材及管件（1.00MPa）；热熔连接。埋设深度为地面下1.5M 　　2.阀门：管径≤DN50时塑料管路采用PPR球阀，管径＞DN50时塑料管路采用PPR闸阀管径≥DN100时碟阀全部采用齿轮式手动碟阀。

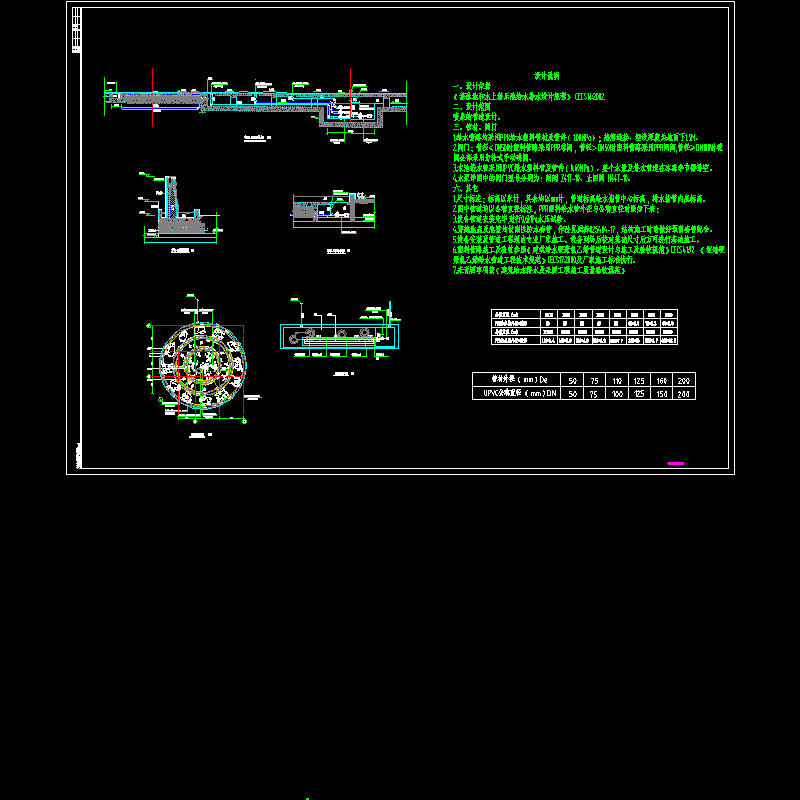

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
