创新中心门卫房强电CAD施工图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：三级
  • 接地方式：TN-C-S
  • 项目所在地：吉林
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该项目为吉林省某农科创新中心门卫房。

设计范围：
强电系统：包括供配电.照明.防雷接地系统设计.
弱电系统：由甲方另行委托设计
该项目均为三级负荷.进户套管与水暖沟交叉处需做隔热防水防腐处理

部分图纸摘录：

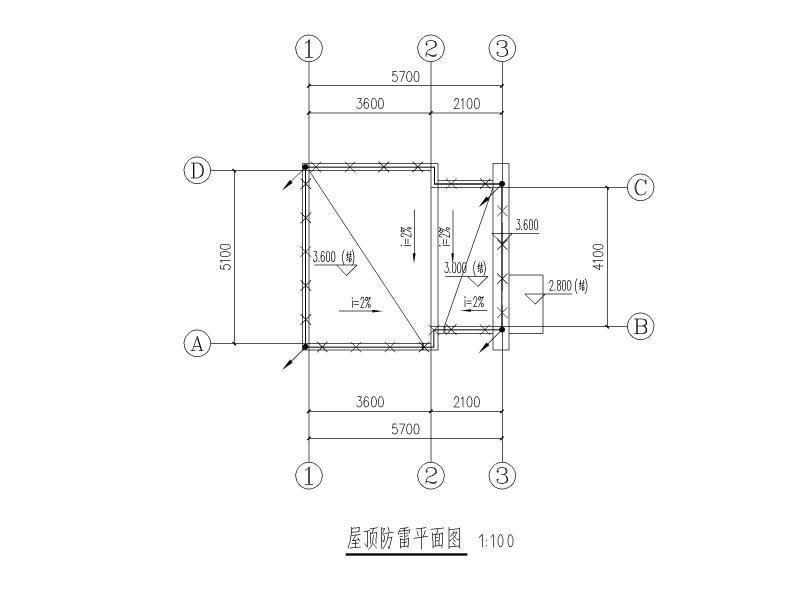

防雷平面图

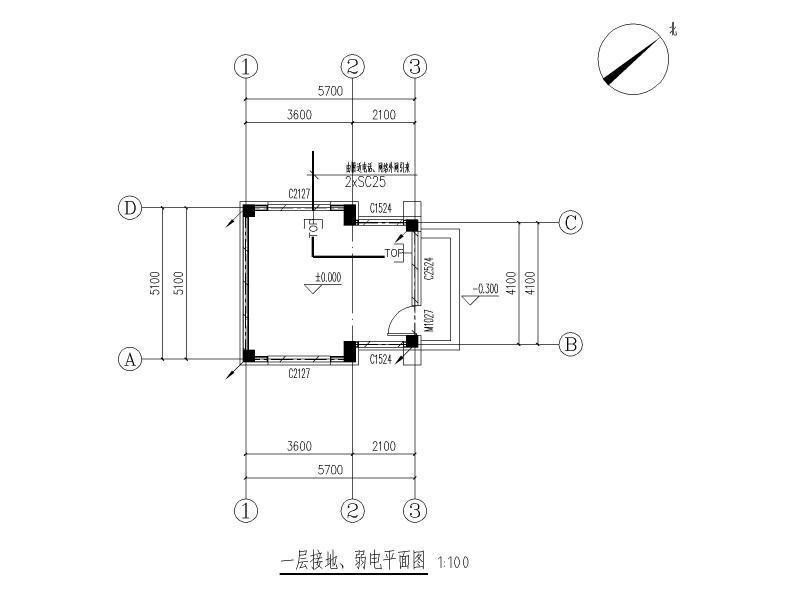

接地弱电平面图

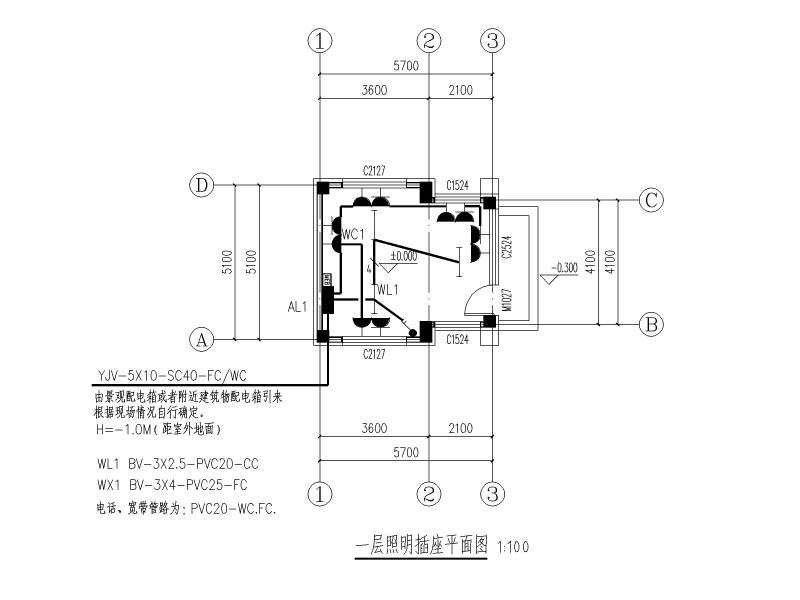

照明插座平面图

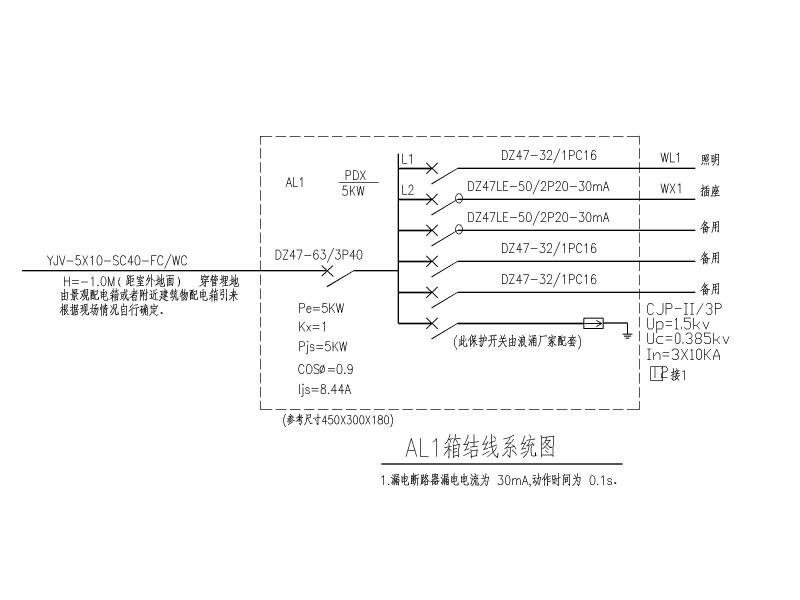

配电系统图

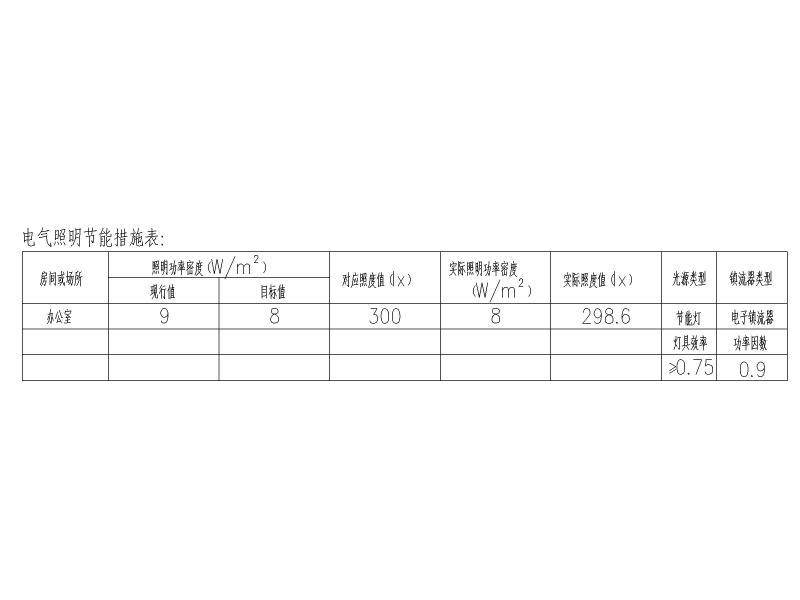

照明节能
