7层高等院校图纸书馆空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

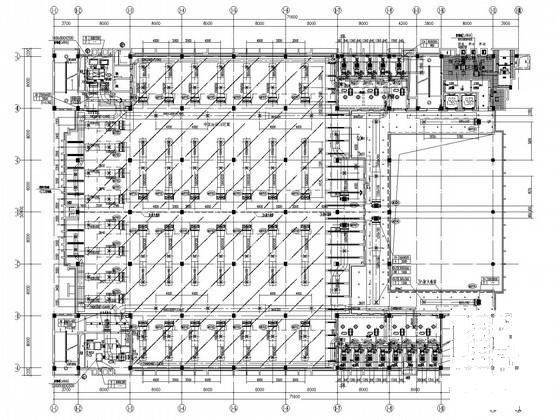

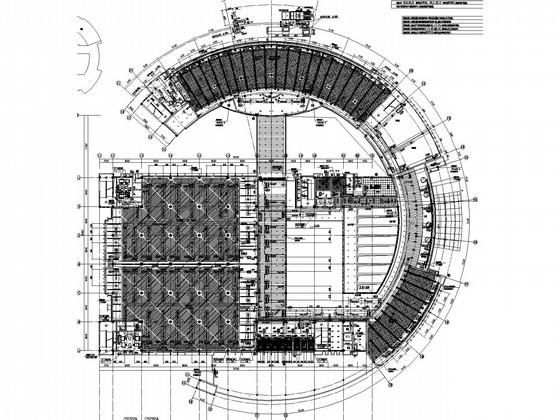

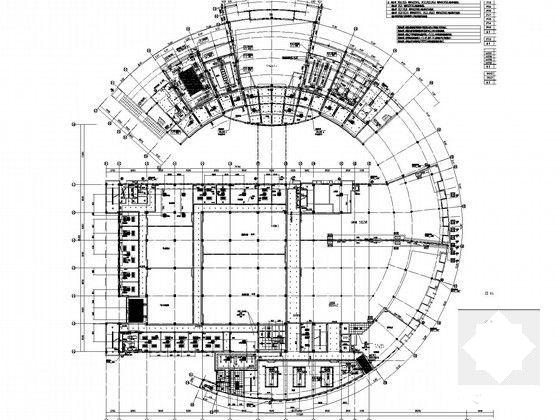

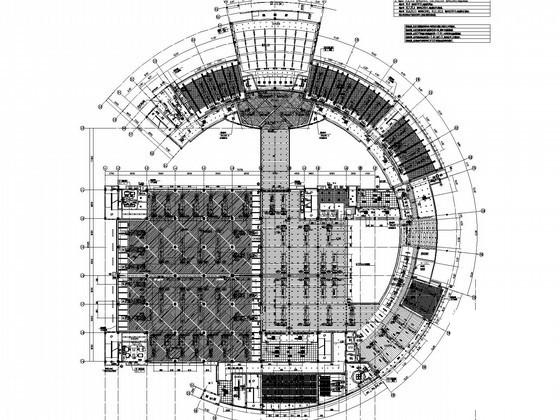

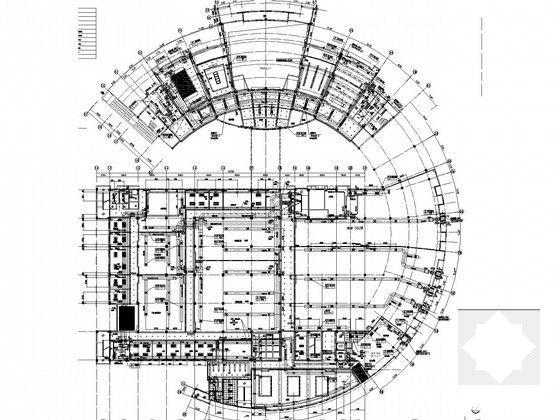

该项目位于江苏省，是一个高等院校图书馆建筑。图纸内容包含设计施工说明，主要设备材料表及图例，空调系统流程图，报告厅、中庭、库房和内走道排烟系统原理图，地下层通风系统平面布置图，通风系统平面布置图，空调通风系统平面布置图，空调室内机平面布置图，排烟系统 平面布置图 等...

二、空调系统：

1.冷热源：采用风冷热泵型变冷媒流量（变频多联机）中央空调系统...

2.风系统：采用全空气系统...

三、通风排烟系统：

1.通风系统：地下室自行车库设有机械通风系统，包括低噪音排风风机箱、排风管、排风口、消声器。等辅件排放，通过坡道自然补风。二、三线书库设有独立的机械送排风系统，由柜式离心风机箱负责排除污浊空气和余湿；同时设置岗位式除湿机，用于除去书库的余湿。工艺用房和机电设备用房也设有机械排风系统，由柜式离心风机箱负责排除余热。书库换气次数1~3次/h，采用机械排风，机械补风的方式，配电间换气次数5~8次/h，机械排风，自然补风；内区房间和一些空调密闭性房间的通风，排风量取为新风量的80％～90％...

2.防排烟系统：该项目为二类高层建筑，该项目中无机械加压送风系统程中的2～7层的中庭净高大于12m，故设置机械排烟系统，排烟风机设置在屋顶上；机械排烟系统，自然补风...
