6层高等院校图纸书馆及宿舍通风及防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于湖南省，是一个高等院校图书馆及宿舍建筑，地上6层，地下1层，总建筑面积18464.69+11182.73平方米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，通风平面图，通风及防排烟平面图等...

二、平时通风设计：

卫生间设机械排风，换气次数10次/h。学生报告厅设机械排风，换气次数3次/h,自然补风。电梯机房设机械排风，换气次数10次/h。其他阅览室、房间通过可开启外窗进行通风换气...

三、防排烟系统设计：

1. 图书馆一层密集书库、特藏书库，三层机房、六层档案库房采用了气体灭火，设置事故排风系统，换气次数为5次/h。室内外便于操作的地点设置手动控制装置。平时及灭火时关闭，事故后开启排风。自然进风。

2. 三层防火分区一、二不满足自然排烟条件，采用机械排烟。根据防火分区划分防烟分区，防烟分区排烟量为60m3/（h.m2），系统排烟量为最大防烟分区面积X120m3/h。自然补风.。

3.六层内走道不满足自然排烟条件，采用机械排烟，排烟量为60m3/（h.m2）,排烟风机置于屋顶。自然补风...

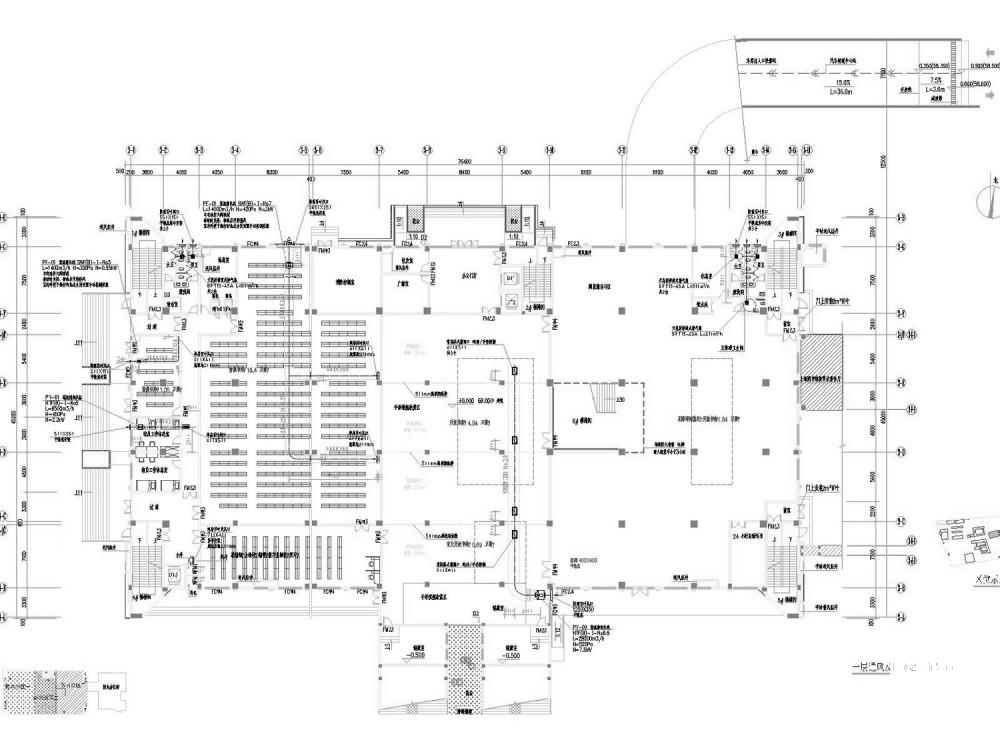

图书馆一层通风及防排烟平面图

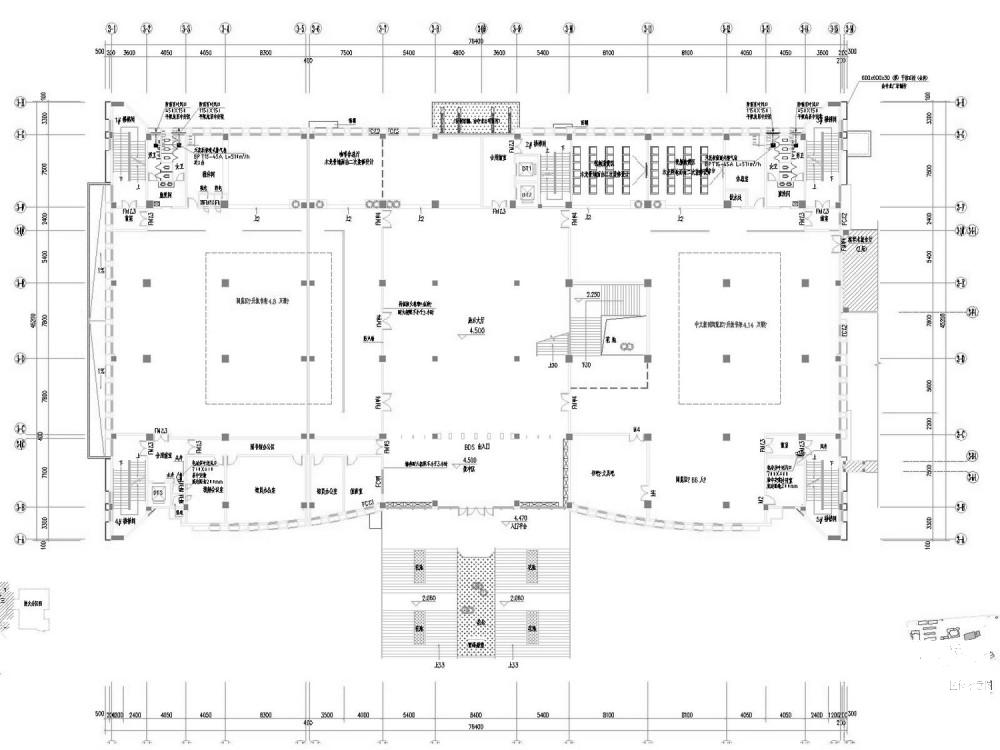

图书馆二层通风及防排烟平面图

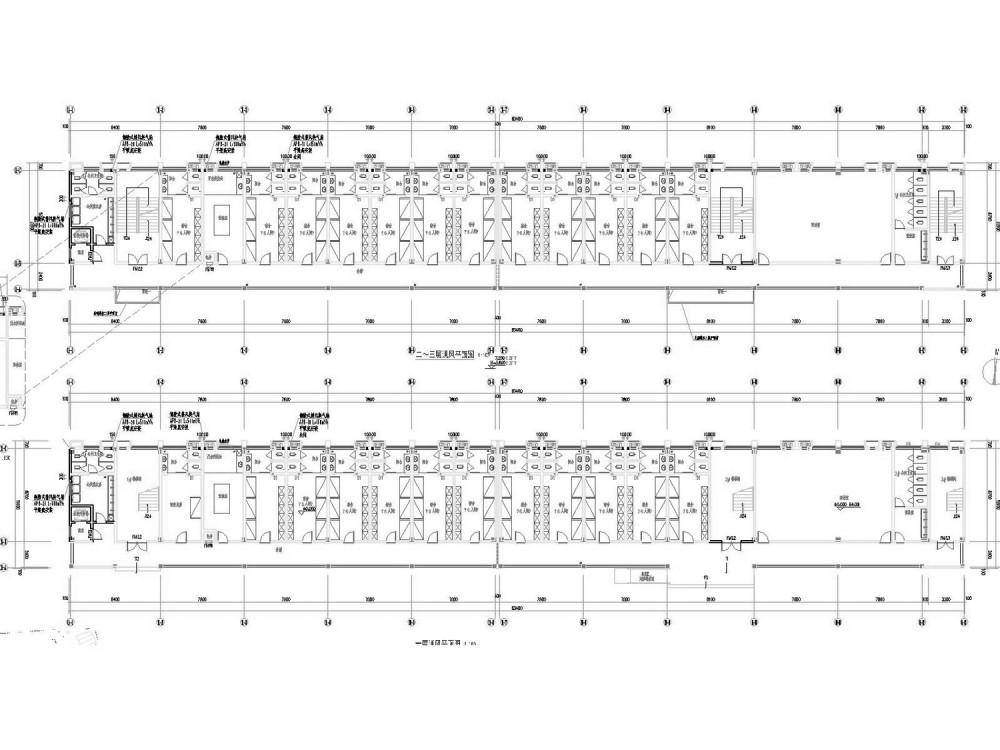

宿舍一~三层通风平面图

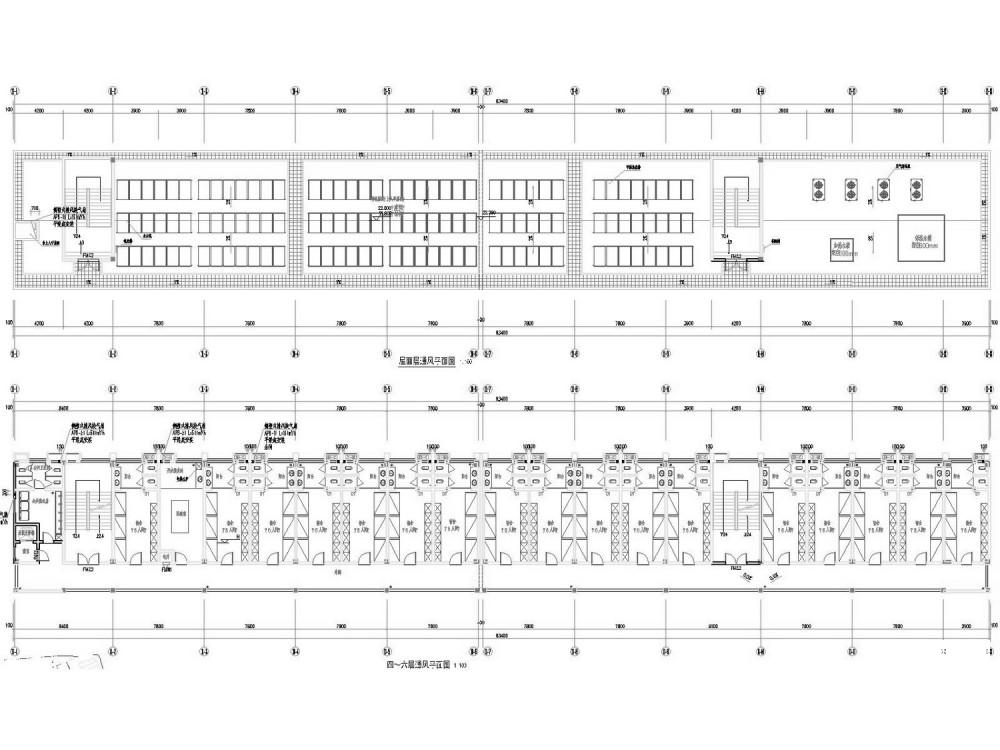

宿舍四~六层通风平面图
