9层高等院校图纸书馆空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:教育,文化
  • 建筑高度类型:高层建筑
  • 建筑设计面积:71194平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:61张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

一、项目概要:

该项目位于福建省,是一高等院校图书馆建筑,地上9层,建筑面积59204平方米,地下1层,建筑面积11990平方米,总建筑面积71194平方米,建筑高度46.5m。图纸内容包含设计施工说明,主要设备材料表及图例,人防通风原理图,空调通风平面图,冷冻机房空调水系统原理图,防烟系统原理图,冷冻机房设备 平面布置图 等...

二、空调系统:

1.冷热源:压缩离心式水冷冷水机组,螺杆式水冷冷水机组...

2.风系统:采用集中式或半集中式空调,全空气系统,新风机组(或全热交换器)加风机盘管系统,...

3.水系统:采用一次泵变流量系统...

三、通风排烟系统:

1.通风系统:变配电所、机电设备用房等,均设置机械通风系统(送﹑排风风机箱及风管系统)。地下自行车库设有机械通风系统,由设在专用排风机房内的柜式离心风机箱负责排除有害废气,通过坡道自然补风。各层卫生间,均设置由风管式排风机或吊顶式排气扇构成的机械排风系统。书库等其他需要排除污浊空气或余热的房间、场所及无自然通风条件的内区房间等,也设有机械排风系统。对设置气体灭火的区域,设置事后排风风机,换气次数不小于5次/h...

2.防排烟系统:凡是不满足防火规范中的有关规定的超大的封闭房间、超长的封闭内走廊、中庭均设有独立的机械排烟系统,机械排烟风机箱设置在排烟机房内、设备平台上或屋面上,并根据需要设置补风系统...

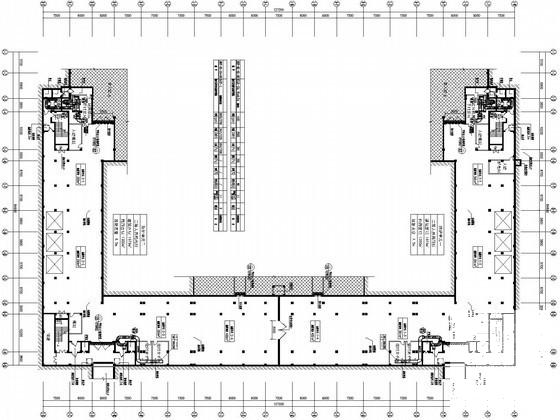

1-2#楼地下一层 战时人防通风 平面

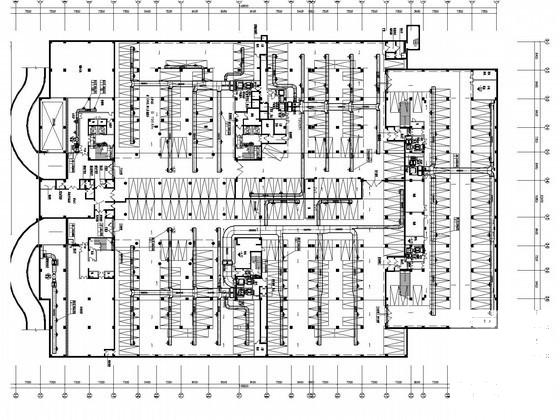

3#楼地下一层通风平面图

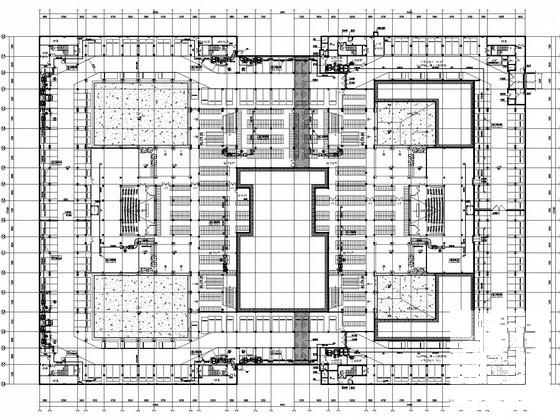

3#楼二层空调通风平面图

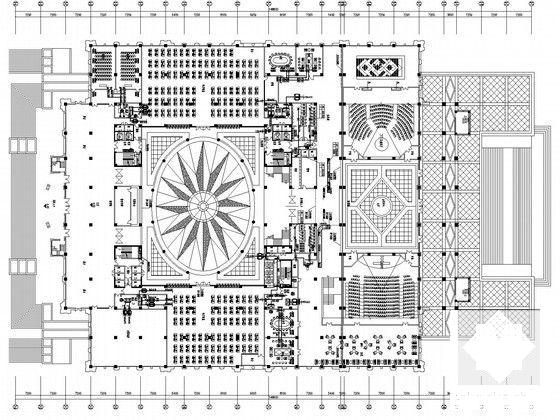

3#楼三层空调通风平面图

5#楼一层空调通风平面

冷冻机房空调水系统原理图

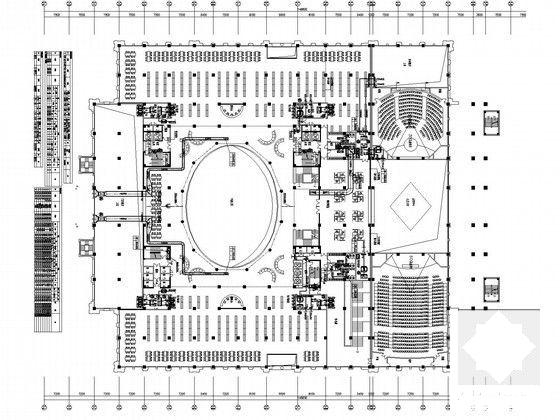

3#楼一层空调通风平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 设计图纸施工图纸 - 1
    设计图纸施工图纸 - 1
  • 设计图纸施工图纸 - 2
    设计图纸施工图纸 - 2
  • 设计图纸施工图纸 - 3
    设计图纸施工图纸 - 3
  • 设计图纸施工图纸 - 4
    设计图纸施工图纸 - 4
  • 设计图纸施工图纸 - 5
    设计图纸施工图纸 - 5
  • 设计图纸施工图纸 - 6
    设计图纸施工图纸 - 6
  • 设计图纸施工图纸 - 7
    设计图纸施工图纸 - 7
  • 设计图纸施工图纸 - 8
    设计图纸施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
