6924.76平米5层高等院校图纸文综合楼通风及防排烟系统设计施工CAD图纸
- 设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：6924.76平方米
- 地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 设计内容：通风,采暖,防排烟
- 采暖系统：散热器供暖,热水辐射
- 送风方式：散流器送风
- 项目所在地：江苏
附件详情
一、项目概要：
该项目位于江苏省，是一个高等院校图文综合楼建筑，建筑面积6924.76平米，地上5层，想哦那个建筑高度24.15米。图纸内容包含设计及施工说明，主要设备材料表及图例，风管平面图，冷媒平面图，暖通平面图等...
二、通风防排烟系统：
本单体各功能房间、内走道以自然排烟为防排烟措施，可开启外窗面积不小于功能房间面积的2%，本单体一层资料室建筑面积超过100平，且无自然排烟条件，设置机械排烟系统，排烟量按最大房间面积不小于120m3/h*m2考虑，补风由防火风口自然补入...

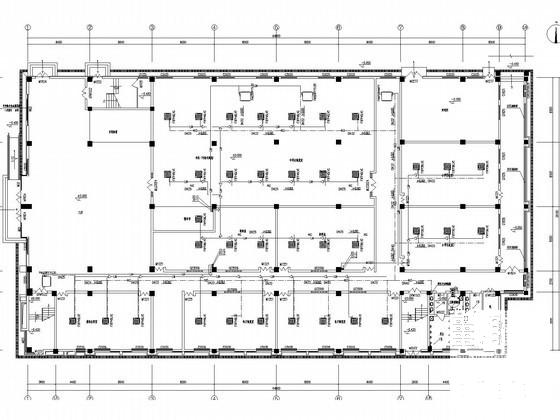

一层冷媒平面图

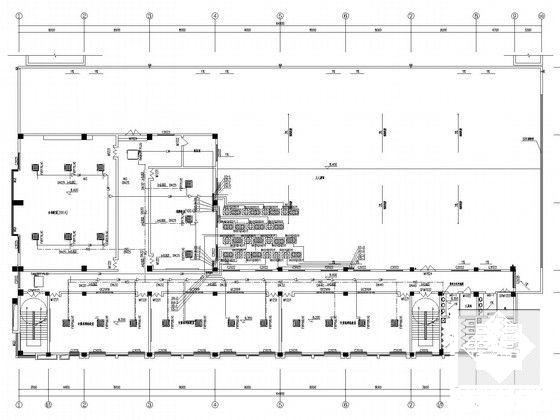

二层风管平面图

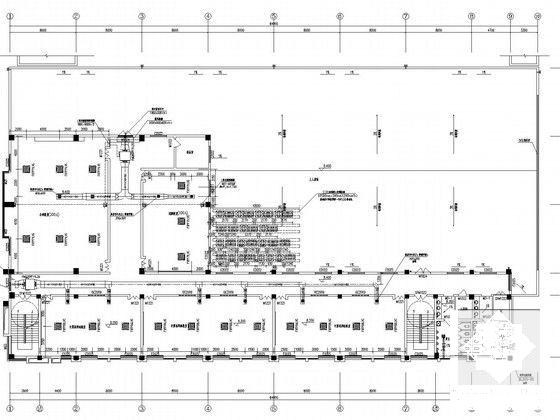

三层风管平面图

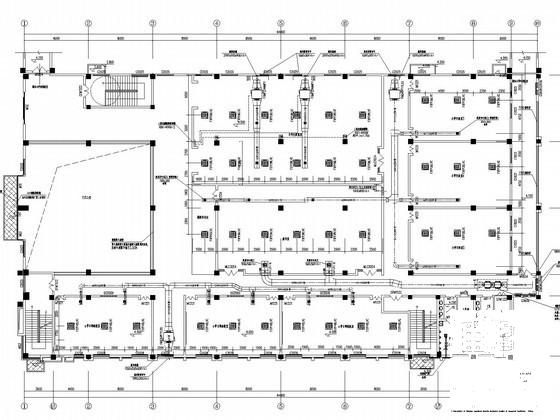

三层冷媒平面图
二层冷媒平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
设计图纸施工图纸 - 1 -
设计图纸施工图纸 - 2 -
设计图纸施工图纸 - 3 -
设计图纸施工图纸 - 4 -
设计图纸施工图纸 - 5 -
设计图纸施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
