一、项目概要：
该项目位于江苏省，是一个文化广场的高层酒店建筑项目，地上10层，地下2层，总建筑面积28200m2，总建筑高度46.800米。
本单体地下二层为办公区、洗衣房、设备用房、员工厨房、后勤用房等；一层为酒店大堂、名品店、办公等；二层为酒吧、商务中心等；三层为多功能厅、厨房等；四层为全日制餐厅、厨房等；五层为游泳池及健身活动用房等；五层与六层之间为设备转换层；六层及六层以上为客房层。
图纸内容主要包含设计施工说明，主要设备材料表及图例，监控原理图 详图，制冷系统原理图，制热系统原理图，制冷机房、锅炉房平面，空调水立管系统，防排烟系统，通风系统，空调风系统，空调风管平面图，空调水管平面图，地暖平面图，通风平面图，防排烟平面图，墙体留洞平面图，机房大样图等...
二、空调系统：
1.冷热源：采用螺杆式水冷机组，燃气真空热水机组（真空锅炉）...
2.风系统：采用组合式空气处理机组低风速单风道全空气系统，风机盘管加新风系统...
3.水系统：采用两管制系统，水平主管、竖向立管均采用同程布置方式；局部支管采用异程布置方式...
三、
通风防排烟
系统：
通风系统：
机械通风系统设计参数详见设计施工说明（事故通风的排风机，分别在室内、外便于操作的地点设置电器开关。通风管路上应进行静电导引）...
防排烟系统：
大楼防烟楼梯间（含地下部分）及消防电梯合用前室均分别设置正压送风系统，其中前室每层设置常闭多叶正压送风口，防烟楼梯间每层设置一个常闭多叶正压送风口；
酒店采用机械排烟,自然补风（地下室机械补风）。排烟量按60m3/h计算，排烟风机风量按最大防烟分区乘以120m3/h.m2设计.排烟风机设置于裙房屋面。酒店客房大于100平方米的房间，均设置不小于地面面积2%的可开启外窗进行自然排烟...
声明：图纸有部分风管水管防排烟平面图合成一张图。
图纸展示：

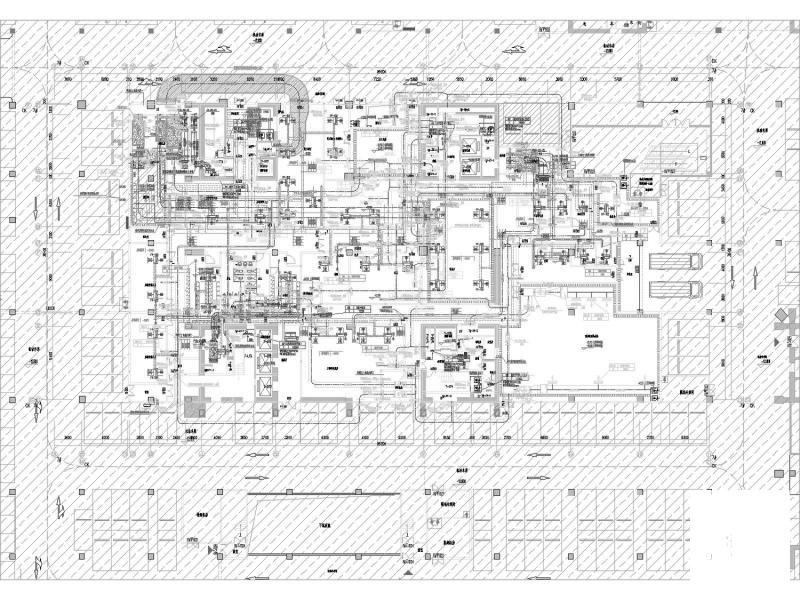

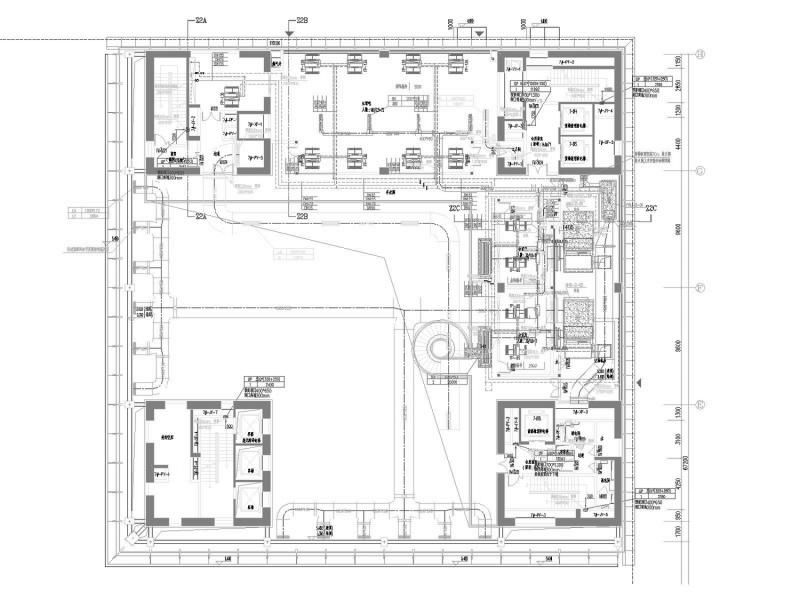

地下二层空调通风防排烟平面图
地下一层空调通风防排烟平面图

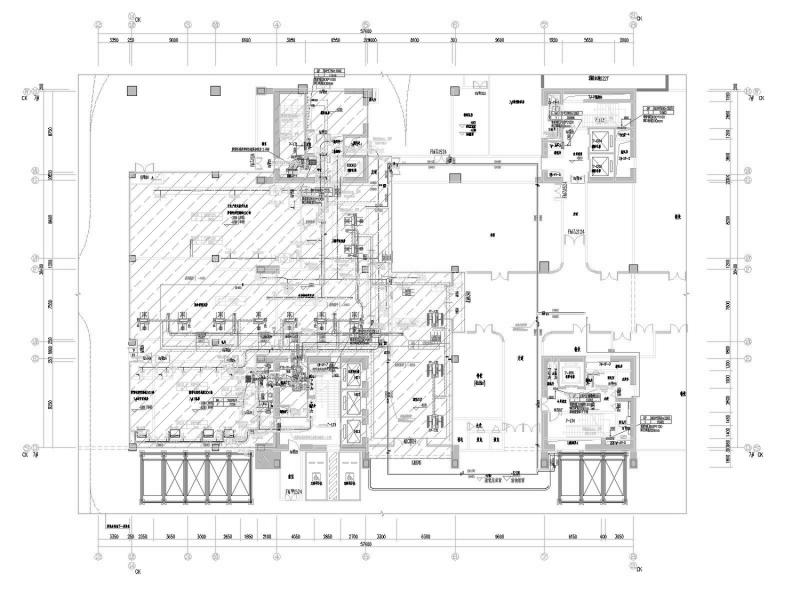

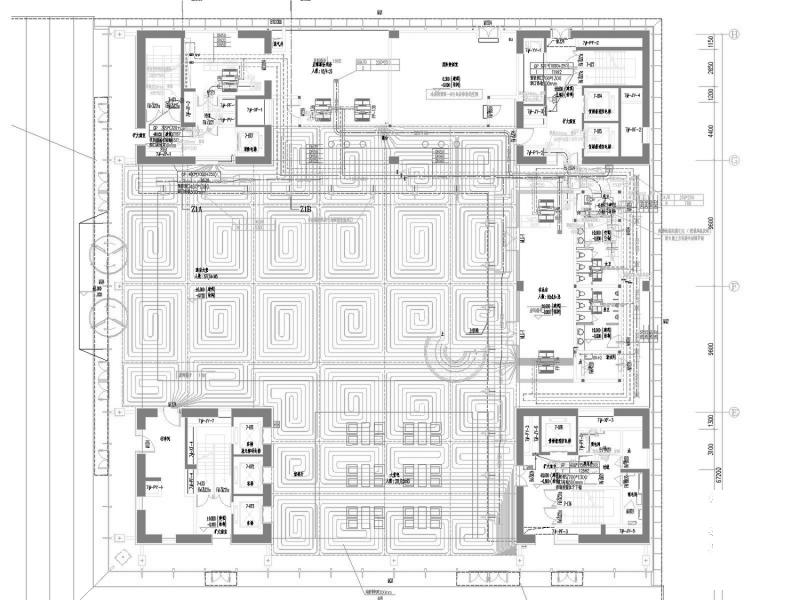

一层空调通风采暖防排烟平面图
二层空调通风采暖防排烟平面图

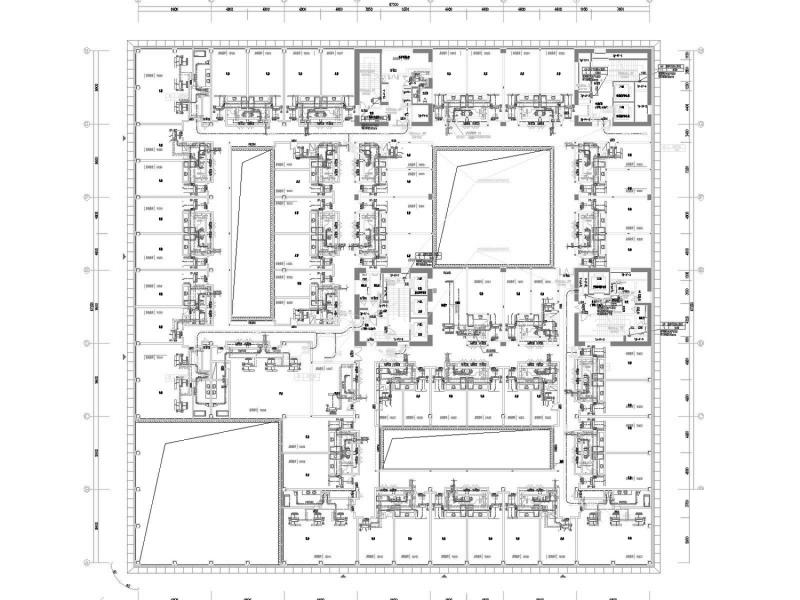

十层空调通风采暖防排烟平面图

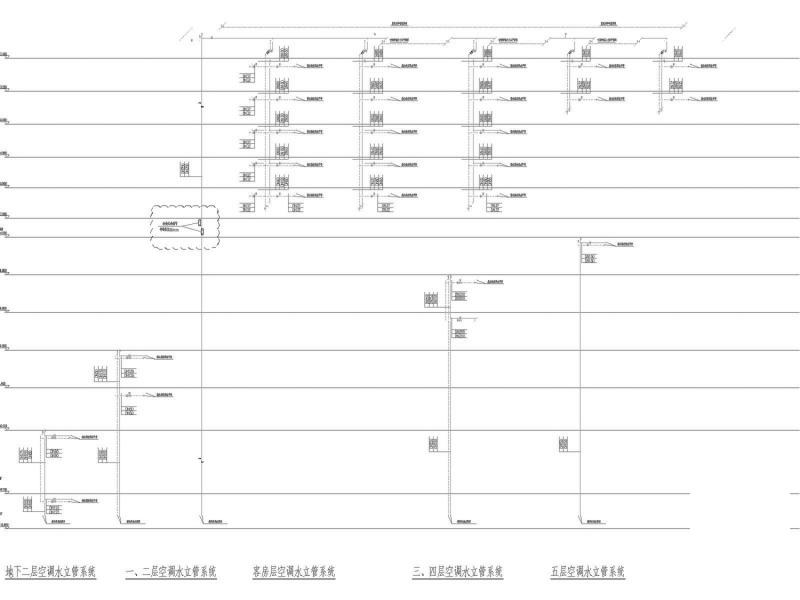

空调水立管系统图
制冷系统原理图
制热系统原理图
