[CAD]监控机房电气设计图纸(配电箱系统图).dwg

[复制链接]

0

主题

0

帖子

1049

积分

超级版主

Rank: 8Rank: 8

积分
1049
发表于 2020-11-1 16:51:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源

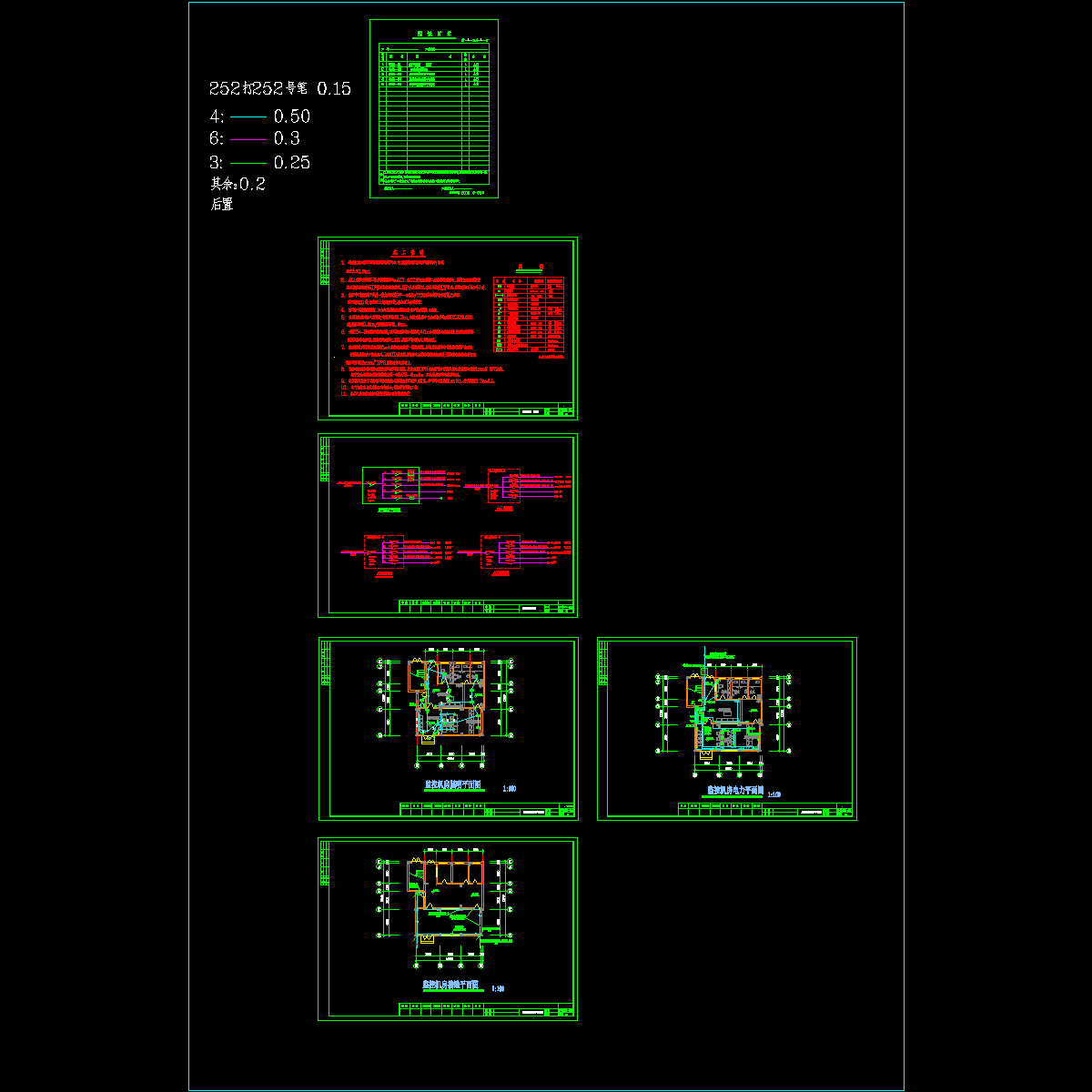

监控机房电气设计图,该资料包含电气说明,配电箱系统图,照明插座平面布置图,机房接地平面图等共5张图纸。小区监控室电气设计,难得一份图纸,涉及面广,有装修方面的,有防静电的!      1. 进线电源由附近配电箱预留电源引来。电源线进建筑物时穿钢管保护,电缆埋深大于0.8m.   2. AL1箱内负荷按三级负荷考虑供电:AC1、AC2箱内负荷按二级负荷考虑供电。监控室内照明及设备负荷在停电时由UPS不间断电源供电。UPS分别设置,容量均按5KW考虑,供电时间不小于4小时。
