甲级商务办公大厦暖通空调设计CAD施工图纸

mmyaowolai · 发表于 2020-2-27 16:34:22

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：综合建筑,办公建筑,商业建筑
建筑类型：超高层建筑
建筑设计面积：74986平方米
建筑高度：127m
地上楼层：27
地下楼层：2
地下室：车库,人防,其它
设计阶段：施工图设计
设计内容：空调,通风,防火排烟,人防
附件设计说明：有,材料设备要求
空调系统：低温送风,变风量,燃气机组
系统：一次泵变流量,二次泵变流量
参考图纸：20张以下

附件详情

设计说明及图例
设备统计表

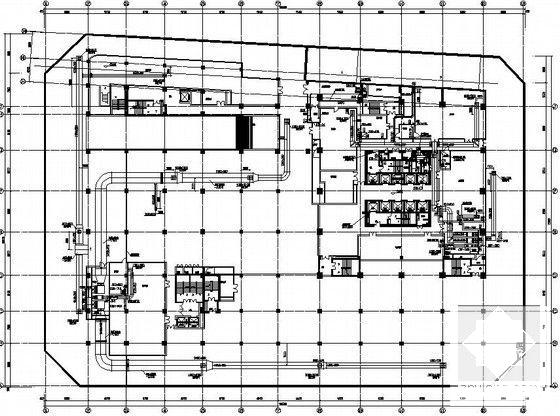

地下层排风排烟平面图
地下层送风平面图
地下层人防通风平面图

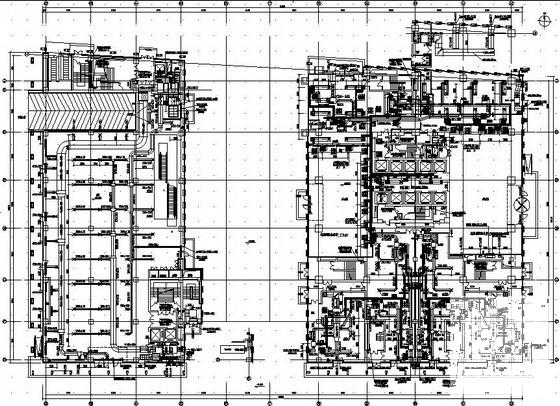

空调风路平面图
空调水路平面图

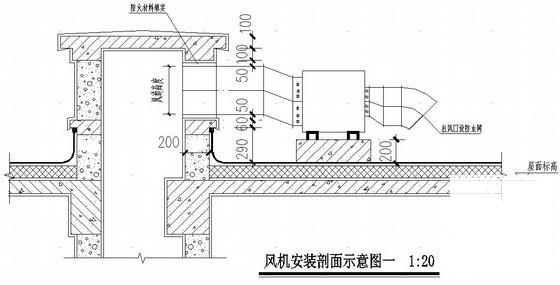

机房层屋顶通风平面图

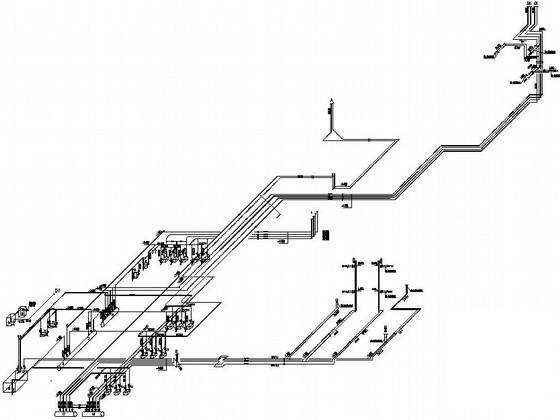

空调水路系统图
空调竖向系统图
防、排烟系统图

附件详情

该项目为浙江宁波某办公大厦暖通设计，分为A、B两座，5A高标甲级写字楼配置。建筑高度127m，地下2层，地上27层；总建筑面积74986m2。
设计内容：大厦的空调、通风、人防及消防设计。（部分空调平面图缺失）
空调系统冷热源：
该建筑夏季空调冷负荷为6500Kw；冬季空调热负荷为5200Kw。
1.1冷、热源选用直燃型吸收式冷温水机组,机组均设在左侧商业辅楼屋顶的机房内。循环水泵、定压机组、换热机组及水处理设备均设在地下一层空调泵房内。
1.2机组配置为：两台700冷吨机组和一台400冷吨机组。提供7/14℃空调冷水和60/54℃空调热水。机组冷凝器侧承压：1.6MPa；冷蒸发侧承压：1.2MPa。
1.3空调泵房内设定压机组一套，为低区空调系统（左侧商业辅楼和主楼1～13层）定压，定压高度为69m，冬夏兼用。

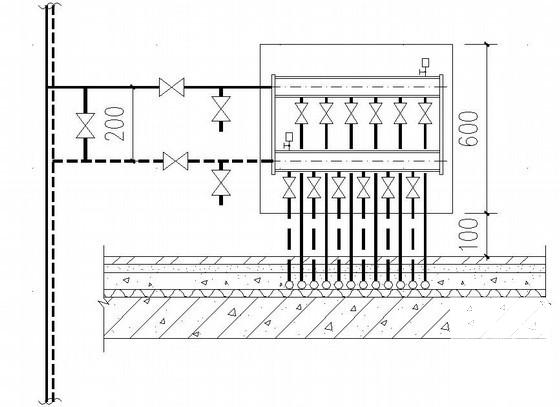

1.4空调泵房内设一台高效水-水换热机组。一次热源为直燃机提供的60/54℃热水,经换热机组产生55/45℃热水，负担一层大堂的地板采暖。换热机组内设变频补水泵为系统定压，地板采暖系统工作压力均为：0.4MPa。
1.5主楼13层（避难层）换热机房内设一台高效水-水换热机组。一次热源为直燃机提供的7/14℃空调冷水和60/54℃空调热水。经换热机组产生8/15℃空调冷水和59/53℃空调热水，供给高区（主楼14层及以上）空调系统。机组内设补水泵定压。
1.6空调系统均采用变频补水泵定压，补水均为软化水。
1.7直燃机组的燃料均为天然气
……

图纸共19张。
