5层商务酒店暖通空调设计CAD施工图纸(溴化锂直燃机)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：多层建筑
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,通风,采暖,防排烟
• 冷热源：溴化锂吸收式机组
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 水系统：单式泵,变流量,双管制
• 送风方式：散流器送风
• 项目地址：陕西

附件详情

• 设计与施工说明
• 通风平面图
• 采暖及主管路平面图
• 空调水路平面图
• 空调冷（温）水供回水管路系统图
• 屋面设备
• 采暖系统图
• 主要设备材料统计表

附件详情

该项目为陕西省榆林市某商务酒店，本建筑地上五层，地下一层。设计内容对建筑的空调、采暖、通风的设计。集中空调冷，热源为设置在地下室的溴化锂直燃机提供。采暖系统采用散热器采暖，空提哦系统采用风机盘管加新风系统。空调水系统为一次泵变流量双管制系统,由一个回路组成。

编制于2012年，图纸共19张。

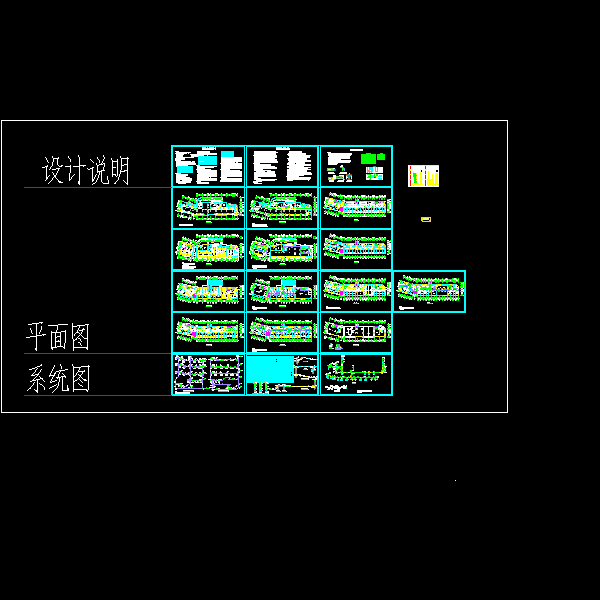

空调冷（温）水供回水管路系统图


安装详图


设计施工图

第 1 张图
