一份18层综合高层商务酒店暖通空调制冷系统设计CAD施工图纸(供热部分设计)

[复制链接]

0

主题

0

帖子

1049

积分

超级版主

Rank: 8Rank: 8

积分
1049
发表于 2020-2-29 10:01:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业,酒店,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:32240平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风,采暖,冷热源,机房
  • 冷热源:锅炉
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 采暖系统:散热器供暖
  • 全空气系统:定风量
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

本建筑位于广州市,地上十八层,并有地下室,总建筑面积为32240m2。一层为大堂、商场、大堂吧、办公室,层高4.5m;二层为中、西餐厅、咖啡厅、中餐操作间大堂上空等,层高4.2m;三层为大、小会议室、娱乐空间等,层高4.2m;四层为架空层包括网球场和屋顶花园;五-十八层为标准客房,层高3.3m。地下室为停车场、制冷机房、水泵房、配电室等,层高3.6m。。图纸内容包括设计施工说明、空调风管平面图、空调水管平面图、热水供水平面图、地下室防排烟平面图、空调水系统图、机房平面图等...

二、空调系统:

1.冷热源:冷源采用冷水机组和分体空调;热源锅炉房热水...

2.风系统:一、二、三层用分体空调,其余房间按风机盘管加新风系统....

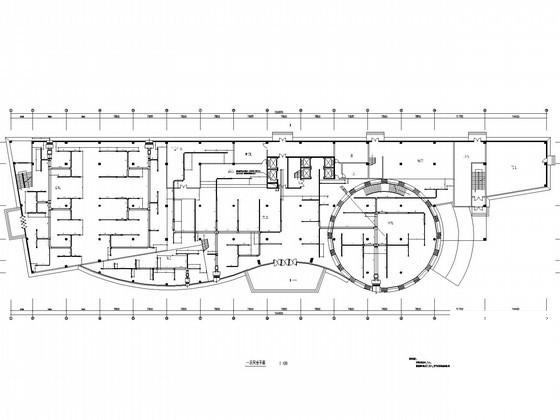

一层水管平面图

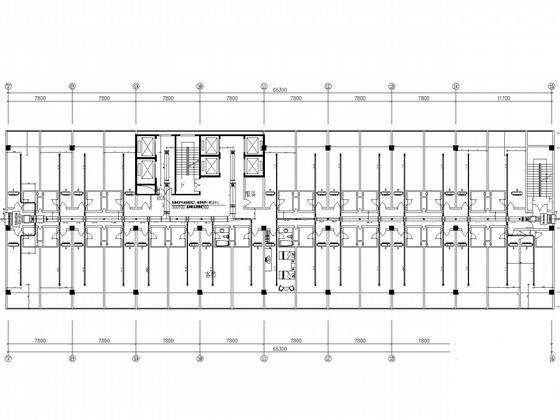

十八层风管平面图

十八层水管平面图

暖通空调制冷设计 - 1
第 1 张图
暖通空调制冷设计 - 2
第 2 张图
暖通空调制冷设计 - 3
第 3 张图
暖通空调制冷设计 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 10:01:32上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edecwfw0cc1e1cff1cc.rar

1.39 MB

下载  售价: 100 积分    赚积分

暖通空调制冷设计相关帖子
