一份3层高级商务酒店暖通设计CAD施工图纸(空调水系统图)

fengzhong · 发表于 2020-2-29 09:40:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑设计面积：4405.86平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：13张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：空气源热泵
空调系统：空气-水系统
水系统：双管制,异程式
送风方式：散流器送风
项目所在地：云南

附件详情

资料目录
暖通设计与施工说明
设备一览表
负一层空调平面图
负一层空调水管平面图
空调水系统图

附件详情

一、项目概要：该项目所在地为昆明市旅游渡假区内，建筑类别为商务酒店。总建筑面积约为：4405.86m2。地下一层、地上三层；建筑总高度：17.8m。
二、设计范围：
1.空调冷热源：该项目设置两台风冷热泵冷热水机组的中央空调系统,夏季制冷冬季供暖；夏季空调总冷负荷为471kW，冬季空调总热负荷为456kW。
2.空调水系统形式：空调水参数为：夏季7/12℃冷冻水；冬季45/40℃热水；空调循环水采用机械循环二管制异程式系统。冷源侧采用定流量系统，负荷侧采用变流量系统。冷冻水供回水总管上设置旁路压差，以满足负荷侧流量变化的要求。
3.空调风系统形式：负一层大会议室采用水平吊顶式空气处理机组，风管上送上回的气流组织形式；客房、小会议室等房间采用风机盘管加新风系统。
4.公共卫生间及无外窗卫生间设置机械排风系统，房间换气次数按不小于10次/小时设计。
5.面积大于300平米的房间，采用可开启外窗的自然排烟方式，可开启外窗面积不小于房间面积的2%-5%。

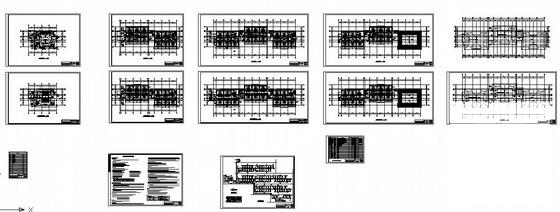

，图纸共13张。

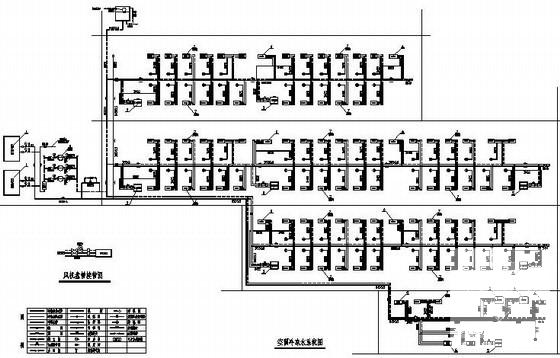

空调冷冻水系统图

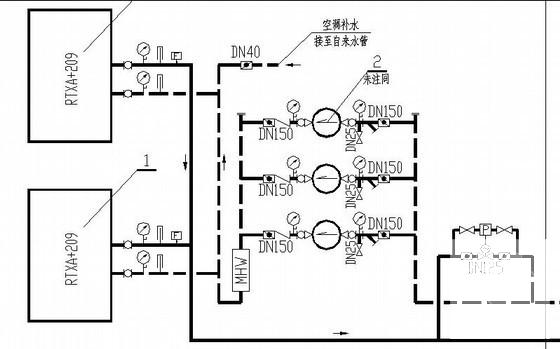

冷水机组水系统原理图

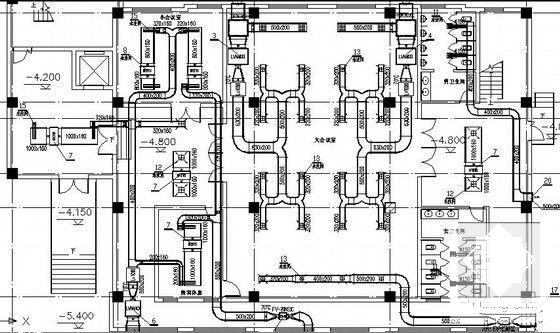

负一层空调平面图

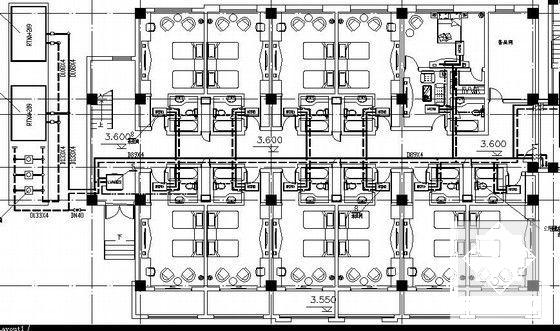

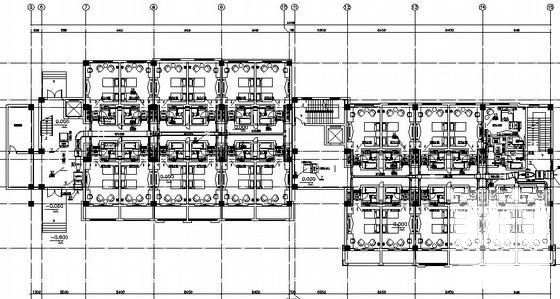

空调水管平面图

空调设计施工图
