一份5层高级大酒店强电系统CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：110000平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：广东
• 强电设计： 供配电系统 ,低压配电,其它

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、竖向配电系统图
• 4、 配电箱系统 图
• 5、动力平面图
• 6、低压配电系统图

附件详情

该附件是[广东]高级大酒店强电系统图纸，总共20张。
总占地面积11万平米，建筑面积6万6千平方米，由15栋建筑组成了以欧式风格为主的331间豪华客房。设计内容：配电系统

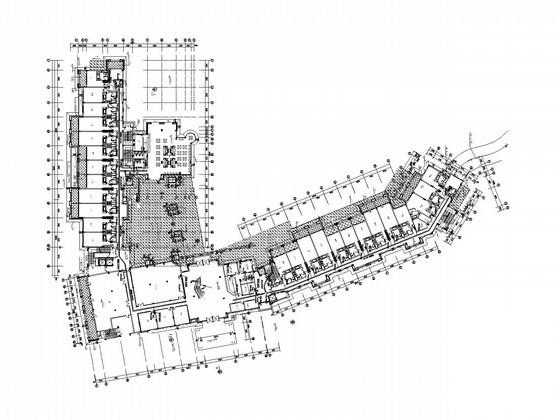

首层动力平面图

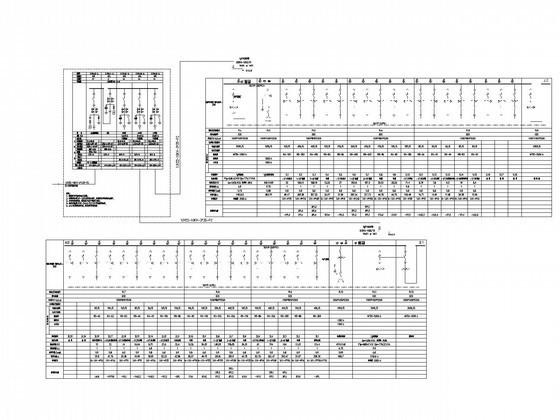

配电系统图

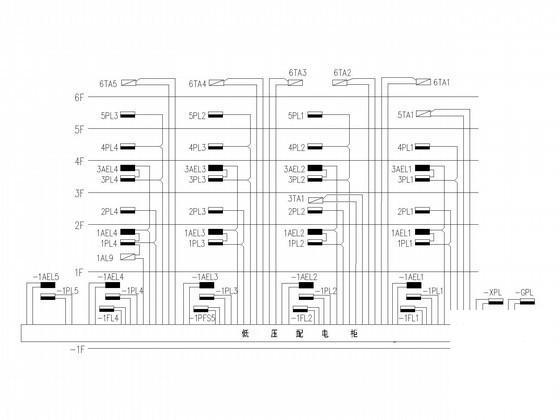

竖向配电系统图

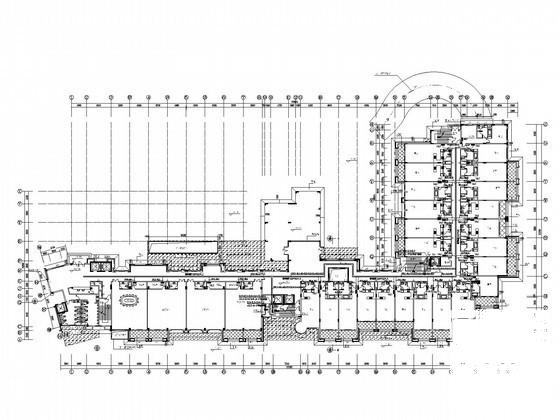

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 13:24:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
